QUÁ TRÌNH CẦU HÓA BỊ GIÒN? NGUYÊN NHÂN VÀ CÁCH KHẮC PHỤC

Trong phân khúc vật tư hạ tầng, gang cầu được đánh giá cao nhờ sở hữu giới hạn bền kéo vượt trội và độ dẻo dai tiệm cận với thép, giúp các sản phẩm như nắp hố ga hay song chắn rác chịu được tải trọng va đập lớn. Tuy nhiên, trong thực tế sản xuất, không ít xưởng đúc phải đối mặt với một nghịch lý nghiêm trọng: sản phẩm gang cầu nhưng lại bị giòn, dễ gãy nứt khi chịu lực nhẹ hoặc không đạt chỉ số độ giãn dài yêu cầu khi đem đi thử nghiệm kéo.

Hiện tượng gang cầu bị giòn sau cầu hóa này trực tiếp làm suy giảm chất lượng vật liệu và đe dọa đến độ an toàn của toàn bộ công trình. Bài viết dưới đây sẽ phân tích những nguyên nhân cốt lõi dẫn đến tình trạng trên và đề xuất các giải pháp khắc phục cụ thể, giúp kiểm soát tốt độ dẻo dai của vật liệu trong quá trình đúc.

Bản chất của quá trình cầu hóa và hiện tượng bị giòn

Để hiểu vì sao gang cầu bị giòn, trước hết cần nhìn vào cấu trúc vi mô của vật liệu này. Trong gang xám thông thường, graphite (than chì) tồn tại dưới dạng các vảy nhọn. Các vảy này hoạt động như những vết nứt tự nhiên cắt ngang nền kim loại, làm giảm khả năng chịu lực và độ dẻo dai của gang.

Quá trình cầu hóa là việc đưa các nguyên tố cầu hóa (chủ yếu là Magie – Mg, Cerium – Ce hoặc các hợp kim đất hiếm) vào nước gang lỏng trước khi rót khuôn. Các nguyên tố này có tác dụng làm thay đổi sức căng bề mặt, buộc graphite kết tinh dưới dạng các quả cầu tròn (nodules) thay vì dạng vảy. Cấu trúc dạng cầu giúp giảm thiểu sự tập trung ứng suất, từ đó mang lại độ dẻo dai đặc trưng cho gang cầu.

Đặc biệt, yếu tố quan trọng nhất cần lưu ý là quá trình phản ứng cầu hóa diễn ra rất nhanh, thường chỉ kéo dài trong khoảng thời gian từ 1 – 2 phút. Việc kiểm soát chính xác mốc thời gian ngắn ngủi này quyết định mức độ hấp thụ nguyên tố của nước gang, tránh hiện tượng bay hơi hoặc suy giảm hiệu quả cầu hóa trước khi kịp chuyển sang các bước tiếp theo.

Tuy nhiên, hiện tượng bị giòn xảy ra khi:

• Tổ chức kim tương xuất hiện Cacbit liên kết (Fe3C – xêmentit tự do): Cacbit là một pha cực kỳ cứng nhưng lại rất giòn. Nếu lượng cacbit này xuất hiện nhiều trong nền kim loại, nó sẽ phá hủy hoàn toàn độ dẻo dai của gang cầu.
• Nền kim loại bị Peclit hóa quá mức hoặc bị ảnh hưởng bởi các pha giòn ở biên giới hạt: Thay vì đạt được nền Ferit dẻo dai, cấu trúc lại bị chiếm giữ bởi Peclit thô hoặc các tạp chất có hại.

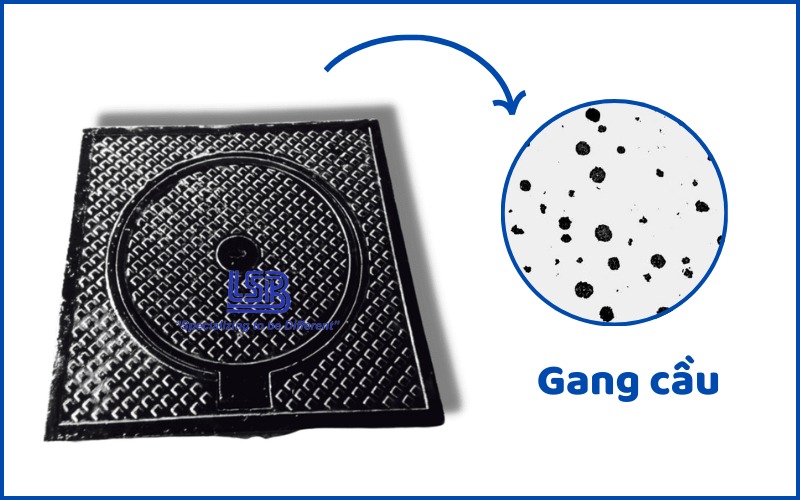

Cấu trúc graphite dạng cầu giúp tăng độ dẻo dai cho gang

Các bước trong quy trình cầu hóa gang

Quá trình cầu hóa gang là một chuỗi các thao tác kỹ thuật đòi hỏi sự chính xác cao về mặt kiểm soát nhiệt độ, thời gian và thành phần hóa học, chứ không đơn thuần chỉ là việc nấu nóng chảy kim loại.

Bước 1: Chuẩn bị nguyên liệu và xử lý nước gang

• Nấu luyện: Sắt thô cùng các hợp kim phụ trợ được nâng nhiệt trong lò điện (thường là lò cảm ứng trung tần) lên trên 1200°C để chuyển hoàn toàn sang trạng thái lỏng đồng nhất.
• Khử lưu huỳnh: Để hạn chế tối đa tác động tiêu cực của lưu huỳnh đối với hình dáng than chì, nước gang được xử lý tách bớt lưu huỳnh nếu hàm lượng đo được vượt mức cho phép.
• Đưa tác nhân cầu hóa: Các nguyên tố phản ứng được bổ sung vào nước gang lỏng. Các nguyên tố này có nhiệm vụ định hướng cho các nguyên tử carbon tự do kết tinh thành dạng hình cầu thay vì dạng vảy hay nhánh cây khi gang nguội đi.

Bước 2: Đúc khuôn và kết tinh vật liệu

• Rót nước gang lỏng: Nước gang sau khi kết thúc phản ứng hóa học được chuyển nhanh và rót vào hệ thống khuôn đúc đã chuẩn bị sẵn để định hình sản phẩm.
• Đông đặc và tạo mầm: Trong giai đoạn hạ nhiệt và chuyển pha từ thể lỏng sang thể rắn, carbon bắt đầu cô đọng và lớn dần lên thành các hạt graphite dạng cầu tròn xung quanh các hạt mầm kết tinh.

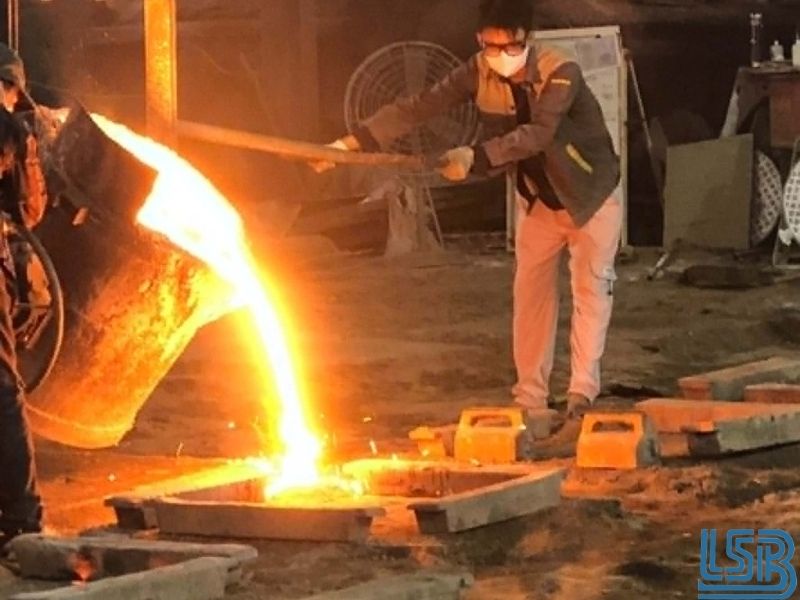

Thao tác rót dòng kim loại nóng chảy đã qua cầu hóa vào khuôn

Bước 3: Phân tích kiểm tra cấu trúc tế vi

• Tỷ lệ cầu hóa: Đây là chỉ số đo lường tỷ lệ phần trăm các hạt than chì đạt dạng cầu tròn lý tưởng trong cấu trúc vi mô. Với dòng sản phẩm đạt yêu cầu cơ tính cao, tỷ lệ cầu hóa thường được kiểm soát để đạt từ 80% đến 90%.
• Phân bố pha nền: Phân tích tỉ lệ giữa ferit (pha mềm dẻo) và peclit (pha cứng vững) bao quanh các quả cầu graphite nhằm đảm bảo các chỉ tiêu cơ tính như độ giãn dài và giới hạn bền đạt đúng thiết kế ban đầu.

Bước 4: Hoàn thiện sau đúc

• Nhiệt luyện giải phóng ứng suất: Các sản phẩm sau khi dỡ khuôn có thể được đưa qua lò nhiệt luyện (như ủ hoặc bình thường hóa) để giải phóng ứng suất dư bên trong và tối ưu hóa độ dẻo dai của vật liệu.
• Gia công hoàn thiện: Vật đúc sau khi làm nguội được làm sạch bề mặt, cắt bỏ hệ thống rót và đưa đi gia công cơ khí nhằm đạt các thông số kích thước chính xác theo yêu cầu kỹ thuật.

Các nguyên nhân thực tế khiến gang cầu bị giòn sau cầu hóa

Qua kinh nghiệm vận hành và kiểm soát chất lượng mẻ đúc tại xưởng LSB, chúng tôi đúc kết được 4 nguyên nhân chính dẫn đến hiện tượng này:

Dư lượng chất cầu hóa quá cao

Magie là nguyên tố bắt buộc để cầu hóa graphite, nhưng nó cũng là một chất thúc đẩy quá trình hóa trắng (tạo cacbit) cực mạnh. Nếu lượng Magie còn lại trong gang sau phản ứng quá cao (thường vượt quá 0,06%), nó sẽ ức chế quá trình graphit hóa, ép carbon kết hợp với sắt tạo thành cacbit liên kết (Fe3C). Hậu quả là vật đúc sau khi nguội sẽ có tổ chức biến trắng, cực kỳ cứng, khó gia công cắt gọt và rất dễ gãy khi chịu lực va đập.

Quá trình biến tính không hiệu quả hoặc bị thoái hóa

Biến tính là công đoạn bổ sung các chất sinh mầm (thường là Ferrosilicon – FeSi chứa Bari, Canxi hoặc Nhôm) ngay sau hoặc đồng thời với quá trình cầu hóa. Biến tính đóng vai trò là chất xúc tác thúc đẩy carbon kết tinh thành graphite dạng cầu, đồng thời ngăn chặn xu hướng tạo cacbit của Magie.

Hiện tượng giòn do biến tính kém thường xảy ra khi:

• Lượng chất biến tính không đủ hoặc chất lượng chất biến tính kém (bị ẩm, lẫn tạp chất).
• Hiệu ứng thoái hóa biến tính (Fading effect): Nếu thời gian từ lúc biến tính đến lúc rót khuôn quá lâu (thường quá 10 – 12 phút), các mầm kết tinh sẽ bị hòa tan trở lại vào nước gang, làm mất tác dụng ngăn ngừa biến trắng.

Tốc độ làm nguội quá nhanh (Hiện tượng biến trắng cục bộ)

Tốc độ nguội của vật đúc phụ thuộc vào độ dày thành sản phẩm và nhiệt độ của khuôn. Tại các vị trí thành mỏng của nắp hố ga hoặc song chắn rác, nước gang nguội đi với tốc độ rất nhanh. Tốc độ nguội nhanh không cho carbon đủ thời gian để khuếch tán và kết tinh thành các quả cầu graphite, buộc chúng phải tồn tại dưới dạng cacbit liên kết. Điều này giải thích vì sao sản phẩm đôi khi chỉ bị giòn, gãy ở các phần rìa mỏng trong khi phần thân dày vẫn dẻo dai.

Thành phần hóa học của nước gang chưa hợp lý

Sự mất cân bằng giữa các nguyên tố hóa học trong mẻ nấu là nguyên nhân gốc rễ dẫn đến cấu trúc giòn:

• Hàm lượng Silic (Si) quá thấp: Si là nguyên tố thúc đẩy graphit hóa mạnh mẽ. Si thấp làm tăng xu hướng biến trắng của gang.
• Hàm lượng Mangan (Mn) và Crom (Cr) quá cao: Mn và Cr là các nguyên tố cản trở graphit hóa và thúc đẩy tạo Peclit/Cacbit. Nếu Mn vượt quá 0,4% (đối với gang cầu nền Ferit), độ giãn dài của gang sẽ giảm mạnh.
• Hàm lượng Phốt pho (P) cao: P kết hợp với các nguyên tố khác tạo thành pha cùng tinh phốt pho (phosphide eutectic) phân bố ở biên giới hạt. Pha này cực kỳ giòn, chỉ cần hàm lượng P vượt quá 0,08%, gang cầu sẽ bị giòn nguội rõ rệt.

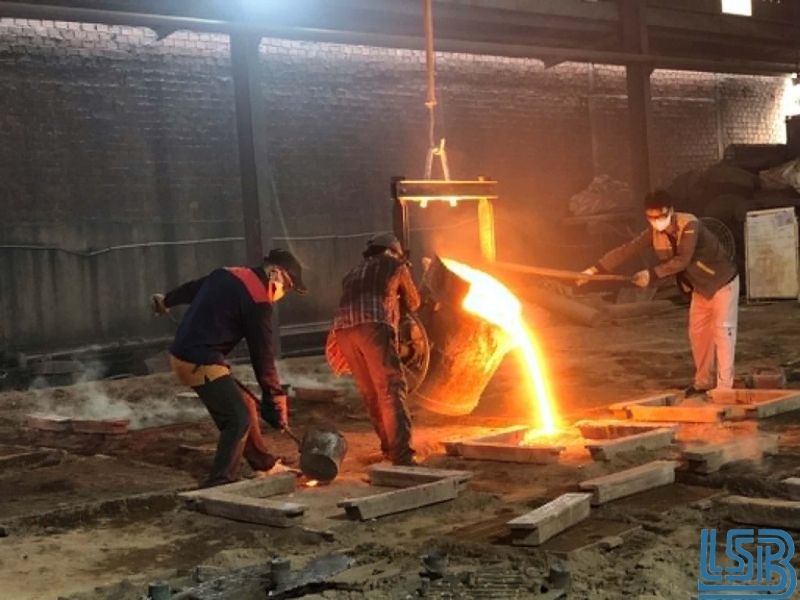

Kiểm soát chặt chẽ tốc độ và thời gian rót khuôn ngay sau phản ứng cầu hóa

Tác hại đối với chất lượng sản phẩm và uy tín công trình

Gang cầu bị giòn là một lỗi kỹ thuật nguy hiểm vì nó trực tiếp triệt tiêu ưu thế lớn nhất của loại vật liệu này:

• Nguy cơ nứt vỡ đột ngột dưới tải trọng động: Khác với gang cầu đạt chuẩn (sẽ biến dạng nhẹ trước khi nứt), gang cầu bị giòn sẽ vỡ vụn ngay lập tức khi chịu cú va đập mạnh từ bánh xe tải trọng lớn. Điều này gây mất an toàn nghiêm trọng cho người và phương tiện tham gia giao thông.
• Không đạt các bài kiểm tra chất lượng: Sản phẩm sẽ bị từ chối nghiệm thu tại các phòng thí nghiệm độc lập do không đạt chỉ số độ giãn dài tối thiểu theo tiêu chuẩn BS EN 124.
• Hao mòn thiết bị gia công: Các điểm biến trắng (chứa cacbit) có độ cứng tương đương với thép đã tôi, làm mẻ dao tiện, gãy mũi khoan và làm chậm tiến độ gia công tại xưởng.

Các giải pháp khắc phục cụ thể

Để kiểm soát độ dẻo dai của gang cầu và hạn chế tối đa lỗi giòn sau cầu hóa, bộ phận kỹ thuật của Lương Sơn Bạc đã áp dụng đồng bộ các giải pháp kiểm soát nghiêm ngặt sau:

Kiểm soát chặt chẽ lượng chất cầu hóa đưa vào

Lượng hợp kim cầu hóa (thường là FeSiMg) đưa vào đáy gáo phải được tính toán kỹ lưỡng dựa trên hàm lượng Lưu huỳnh (S) ban đầu của nước gang và nhiệt độ nước gang. Đảm bảo hàm lượng Magie còn lại sau phản ứng nằm trong khoảng tối ưu từ 0,035% đến 0,05%. Mức này vừa đủ để cầu hóa hoàn toàn graphite mà không gây dư thừa dẫn đến biến trắng.

Tối ưu hóa quy trình biến tính (Inoculation)

LSB ưu tiên sử dụng các loại FeSi75 có chứa các nguyên tố ổn định mầm như Ca, Al, Ba hoặc Bi để tăng mật độ quả cầu graphite và kéo dài thời gian hiệu dụng của mầm. Ngoài việc biến tính trong gáo rót, chúng tôi áp dụng thêm phương pháp biến tính dòng ngay khi rót nước gang vào khuôn. Giải pháp này giúp loại bỏ hoàn toàn hiện tượng thoái hóa biến tính. Khống chế thời gian rót của mỗi gáo gang cầu không quá 8 phút kể từ khi kết thúc phản ứng cầu hóa.

Bộ vỉa gang cầu LSB với bề mặt sắc nét và kết cấu vững chắc

Điều chỉnh thành phần hóa học tối ưu cho nền Ferit

Để đạt được độ dẻo dai cao (ví dụ mác 500-7 với độ giãn dài lớn hơn hoặc bằng 7%), thành phần hóa học của nước gang trước khi rót được kiểm soát trong giới hạn nghiêm ngặt:

• Carbon (C): 3,6% – 3,8% (đảm bảo độ tương đương carbon cao để dễ graphit hóa).
• Silic (Si): 2,4% – 2,8% (thúc đẩy tạo nền Ferit dẻo dai).
• Mangan (Mn): Khống chế dưới 0,3% (hạn chế tối đa việc tạo Peclit và Cacbit).
• Phốt pho (P) và Lưu huỳnh (S): Khống chế cực thấp (P < 0,05%, S < 0,02%).

Áp dụng quy trình ủ nhiệt (Nhiệt luyện phân rã Cacbit)

Trong trường hợp vật đúc có thành quá mỏng hoặc do điều kiện khách quan dẫn đến xuất hiện tổ chức biến trắng cục bộ, giải pháp cứu cánh hiệu quả nhất là tiến hành ủ nhiệt:

• Ủ Ferit hóa nhiệt độ cao: Đưa sản phẩm vào lò ủ, nâng nhiệt độ lên 900°C – 920°C, giữ nhiệt trong 2 – 4 giờ để phân rã hoàn toàn cacbit liên kết (Fe3C) thành graphite và austenit.
• Làm nguội chậm: Sau đó làm nguội chậm cùng lò xuống khoảng 720°C – 740°C để austenit chuyển biến hoàn toàn thành ferit dẻo dai, trước khi đưa ra làm nguội ngoài không khí.

Độ dẻo dai chính là đặc tính tạo nên giá trị vượt trội của gang cầu. Việc kiểm soát tốt quá trình cầu hóa, biến tính và thành phần hóa học không chỉ giúp loại bỏ hoàn toàn lỗi giòn, nứt vỡ mà còn nâng cao độ tin cậy của công trình hạ tầng giao thông.

Tại Lương Sơn Bạc, chúng tôi không ngừng cải tiến quy trình công nghệ để mang đến những sản phẩm nắp hố ga, song chắn rác gang cầu đạt tiêu chuẩn chất lượng cao, hạn chế tối đa các khuyết tật ngầm, giúp chủ đầu tư và nhà thầu hoàn toàn an tâm khi đưa vào sử dụng.

Nếu quý khách hàng đang tìm kiếm một đối tác sản xuất gang cầu uy tín, kiểm soát chất lượng bài bản:

👉 Hãy liên hệ ngay với Lương Sơn Bạc để được tư vấn kỹ thuật chuyên sâu và nhận báo giá phù hợp nhất cho công trình của bạn.

Công ty TNHH MTV Lương Sơn Bạc

• Địa chỉ: Road 9A, KCN Hòa Khánh, Liên Chiểu, Đà Nẵng.
• Hotline: 0905.468.055 or 032.9304.936
• Email: congtyluongsonbac@gmail.com
