SẢN PHẨM ĐẠT TIÊU CHUẨN TẢI TRỌNG NHƯNG CHƯA ĐỦ ĐIỀU KIỆN NGHIỆM THU KHI NÀO?

Trong các dự án thi công hạ tầng, giao thông hay khu công nghiệp, các vật tư như nắp hố ga, song chắn rác hay tấm sàn grating là những hạng mục bắt buộc phải trải qua quá trình kiểm tra khắt khe trước khi được đưa vào sử dụng. Rất nhiều nhà thầu từng gặp phải tình huống trớ trêu: Đem sản phẩm đi ép thử tải tại trung tâm kiểm định, kết quả vượt qua mức tải trọng thiết kế một cách xuất sắc, nhưng khi đưa ra công trường lại bị tư vấn giám sát từ chối nghiệm thu.

Vậy nguyên nhân do đâu? Thực tế, khả năng chịu tải chỉ là một trong những điều kiện cần. Để một sản phẩm đủ điều kiện nghiệm thu và đưa vào lắp đặt, chúng còn phải đáp ứng hàng loạt các tiêu chí khắt khe về kích thước, ngoại quan, tính năng vận hành và hồ sơ pháp lý.

Khung pháp lý và hệ thống tiêu chuẩn kỹ thuật áp dụng

Muốn kiểm tra đúng và đủ, trước tiên chúng ta cần biết các sản phẩm như nắp hố ga, song chắn rác được đánh giá dựa trên hệ quy chiếu nào. Hiện nay, các sản phẩm trên thị trường chủ yếu tuân theo hai hệ tiêu chuẩn phổ biến là TCVN 10333 (Tiêu chuẩn Việt Nam) và BS EN 124 (Tiêu chuẩn Châu Âu). Đây là cơ sở để nhà sản xuất tổ chức quy trình gia công đồng bộ, đồng thời cũng là căn cứ pháp lý rõ ràng giúp nhà thầu và chủ đầu tư nghiệm thu chính xác.

Tiêu chuẩn TCVN 10333-3:2014

TCVN 10333-3:2014 quy định các yêu cầu kỹ thuật đối với nắp hố ga và song chắn rác dùng trong hệ thống thoát nước bê tông cốt thép đúc sẵn. Tiêu chuẩn này bao quát từ vật liệu, kích thước, ngoại quan cho đến khả năng chịu tải.

Một số yêu cầu kỹ thuật cốt lõi theo TCVN 10333-3:2014 bao gồm:

• Sai số kích thước thông thủy: Phải phù hợp với cổ giếng theo TCVN 10333-2:2014.
• Khe hở giữa nắp/lưới chắn và khung: Không được lớn hơn 6 mm để tránh xê dịch.
• Hoa văn chống trượt: Chiều cao dao động từ 2 mm đến 8 mm tùy thuộc vào cấp tải.
• Diện tích lỗ thu nước/thông hơi: Phải đảm bảo lưu lượng thoát nước thiết kế (đặc biệt quan trọng với song chắn rác).
• Độ phẳng bề mặt tiếp xúc: Không có điểm lồi lõm vượt quá 2 mm.

Trong thực tế thi công, những thông số kỹ thuật này ảnh hưởng trực tiếp đến chất lượng vận hành. Ví dụ, độ phẳng của bề mặt tiếp xúc giữa khung và nắp/lưới sẽ quyết định độ khít khi lắp đặt, độ êm ái khi phương tiện di chuyển qua và khả năng hạn chế rung lắc, phát sinh tiếng ồn.

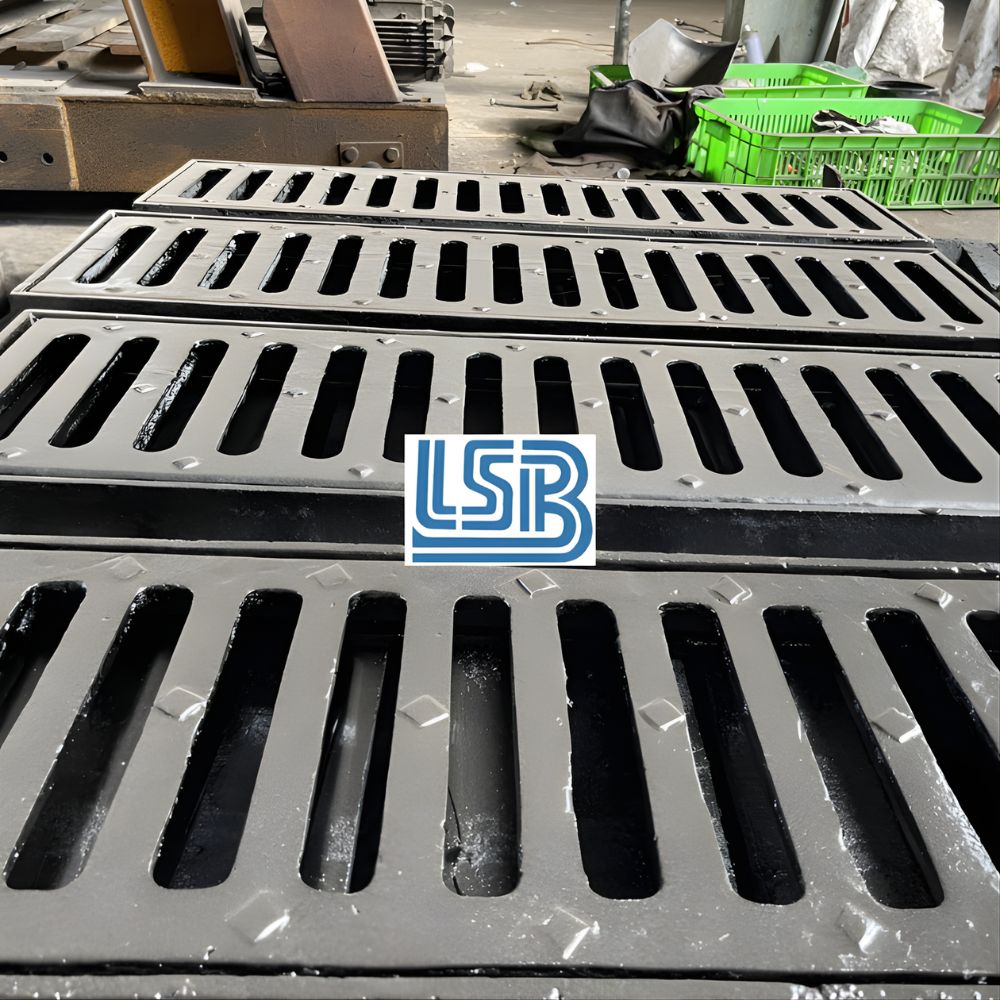

LSB cung cấp song chắn rác chất lượng cao cho mọi công trình

Tiêu chuẩn BS EN 124

BS EN 124 là tiêu chuẩn Châu Âu được sử dụng rộng rãi trên toàn cầu và được xem là căn cứ kỹ thuật cốt lõi trong ngành sản xuất nắp hố ga và lưới chắn rác. Tiêu chuẩn này quy định rất rõ phương pháp phân loại và thử nghiệm sản phẩm theo từng cấp tải trọng, gắn liền với vị trí lắp đặt thực tế. Nhờ hệ thống tiêu chí minh bạch này, nhà thầu có thể dễ dàng lựa chọn đúng sản phẩm, đảm bảo an toàn trong quá trình khai thác:

• Nhóm 1 (A15 – 15 kN): Khu vực chỉ dành cho người đi bộ và xe đạp.
• Nhóm 2 (B125 – 125 kN): Vỉa hè, khu đi bộ, bãi đỗ xe con.
• Nhóm 3 (C250 – 250 kN): Lề đường, mép vỉa hè, rãnh thoát nước ven đường.
• Nhóm 4 (D400 – 400 kN): Lòng đường, khu xe tải và phương tiện giao thông.
• Nhóm 5 (E600 – 600 kN): Bến cảng, khu vực tải trọng trục cao.
• Nhóm 6 (F900 – 900 kN): Khu vực đặc biệt chịu tải trọng cực lớn như đường băng sân bay.

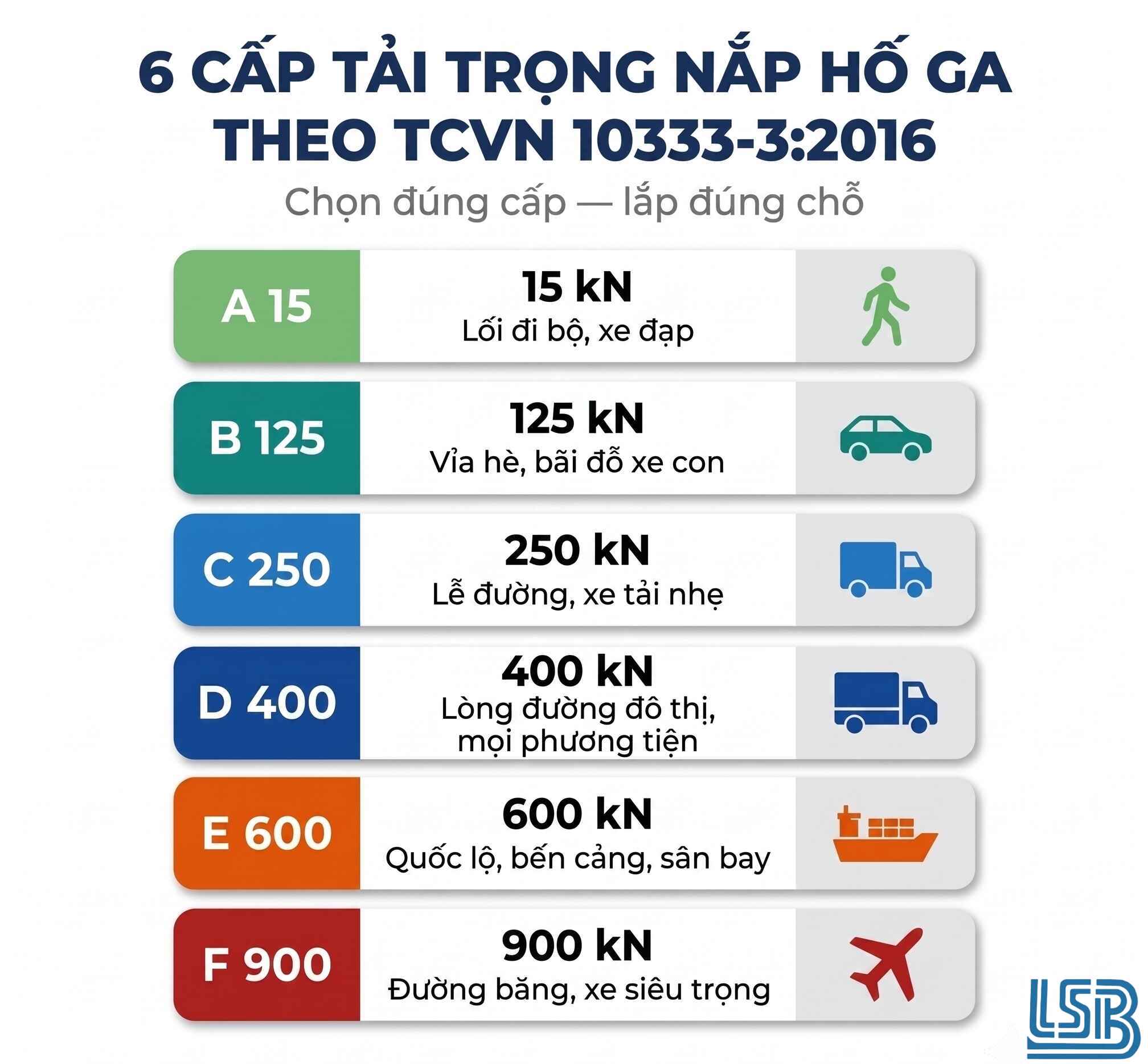

6 cấp tải trọng nắp hố ga theo tiêu chuẩn BS EN 124

Những lý do khiến sản phẩm đạt tải trọng nhưng vẫn trượt nghiệm thu

Như đã đề cập, một bộ nắp hố ga, song chắn rác hay tấm grating dù được đúc bằng gang cầu mác cao hay thép mạ kẽm chịu lực tốt đến mấy, nhưng nếu mắc phải các lỗi về thiết kế, gia công hoặc thiếu sót phụ kiện thì vẫn bị đánh trượt. Dưới đây là danh sách các lỗi phổ biến nhất khiến một sản phẩm dù chịu lực tốt cũng không thể vượt qua vòng kiểm duyệt của tư vấn giám sát tại công trường.

Sai lệch về kích thước hình học và độ khít

Các sản phẩm sau khi hoàn thiện phải tuân thủ đầy đủ những thông số kỹ thuật đã được thống nhất trong hồ sơ thiết kế. Việc kiểm tra không chỉ dừng ở hình thức bên ngoài mà cần đối chiếu cụ thể từng thông số:

• Kích thước thông thủy: Phải đo đường kính hoặc kích thước lọt lòng của khung để đảm bảo lắp vừa vặn với miệng hố ga hoặc mương thoát nước bê tông. Nếu sai lệch, sản phẩm không thể lắp đặt.
• Chiều cao khung: Đặc biệt quan trọng với các dòng chịu tải lớn. Chiều cao khung của nắp hố ga hay song chắn rác phải đồng bộ với cao độ của kết cấu bê tông bệ đỡ. Nếu khung quá cao hoặc quá thấp sẽ làm hỏng mặt bằng đường giao thông.
• Độ phẳng bề mặt tiếp xúc: Giám sát thường dùng thước căn lá thép để kiểm tra khe hở tại các điểm tiếp xúc. Nếu bề mặt nắp gang hoặc tấm grating bị cong vênh, sản phẩm sẽ bị bập bênh, tạo ra tiếng ồn lớn và dễ phá vỡ kết cấu bệ đỡ khi xe chạy qua.
• Khe hở kỹ thuật: Khoảng cách giữa nắp/lưới và khung phải nằm trong khoảng 2–6 mm. Khe hở này cho phép kim loại giãn nở nhiệt. Nếu khe hở quá lớn sẽ gây rung lắc, nếu quá khít sẽ dẫn đến kẹt cứng, không thể mở để nạo vét, bảo dưỡng.

Khuyết tật ngoại quan và lỗi đúc ngầm

Khi nhận hàng, nhà thầu và giám sát sẽ kiểm tra trực tiếp tình trạng bề mặt sản phẩm. Đối với sản phẩm đúc (gang, composite) hay gia công hàn (thép grating), các khuyết tật sau đây sẽ bị từ chối nghiệm thu ngay lập tức:

• Rỗ khí và sôi cát (với sản phẩm đúc): Xuất hiện nhiều lỗ rỗng nhỏ trên bề mặt do khí không thoát kịp hoặc độ ẩm khuôn cát cao. Rỗ khí nhiều sẽ làm giảm tiết diện chịu lực, về lâu dài nước mưa ngấm vào sẽ gây phá hủy kết cấu ngầm.
• Thiếu hụt vật liệu (Lỗi giáp mí): Thường xảy ra ở các góc cạnh hoặc gân chịu lực do kim loại lỏng nguội quá nhanh, không điền đầy khuôn. Bề mặt lõm, khuyết tật đồng nghĩa với việc sản phẩm không đạt chuẩn hình học.
• Nứt: Đây là lỗi nghiêm trọng nhất. Các vết nứt chân chim sinh ra do ứng suất nhiệt trong quá trình làm nguội. Dù hiện tại sản phẩm chưa vỡ, nhưng dưới tác động của tải trọng động liên tục, vết nứt sẽ xé toạc nắp hố ga hoặc song chắn rác.
• Lỗi mối hàn: Mối hàn không ngấu, xỉ hàn chưa được làm sạch, hoặc các thanh la thép bị cong vênh trong quá trình gia công sẽ khiến tấm grating mất thẩm mỹ và giảm khả năng chịu lực cục bộ.
• Bavia: Phần kim loại thừa sắc nhọn tại mép khuôn không được mài sạch, gây nguy hiểm cho công nhân khi lắp đặt.

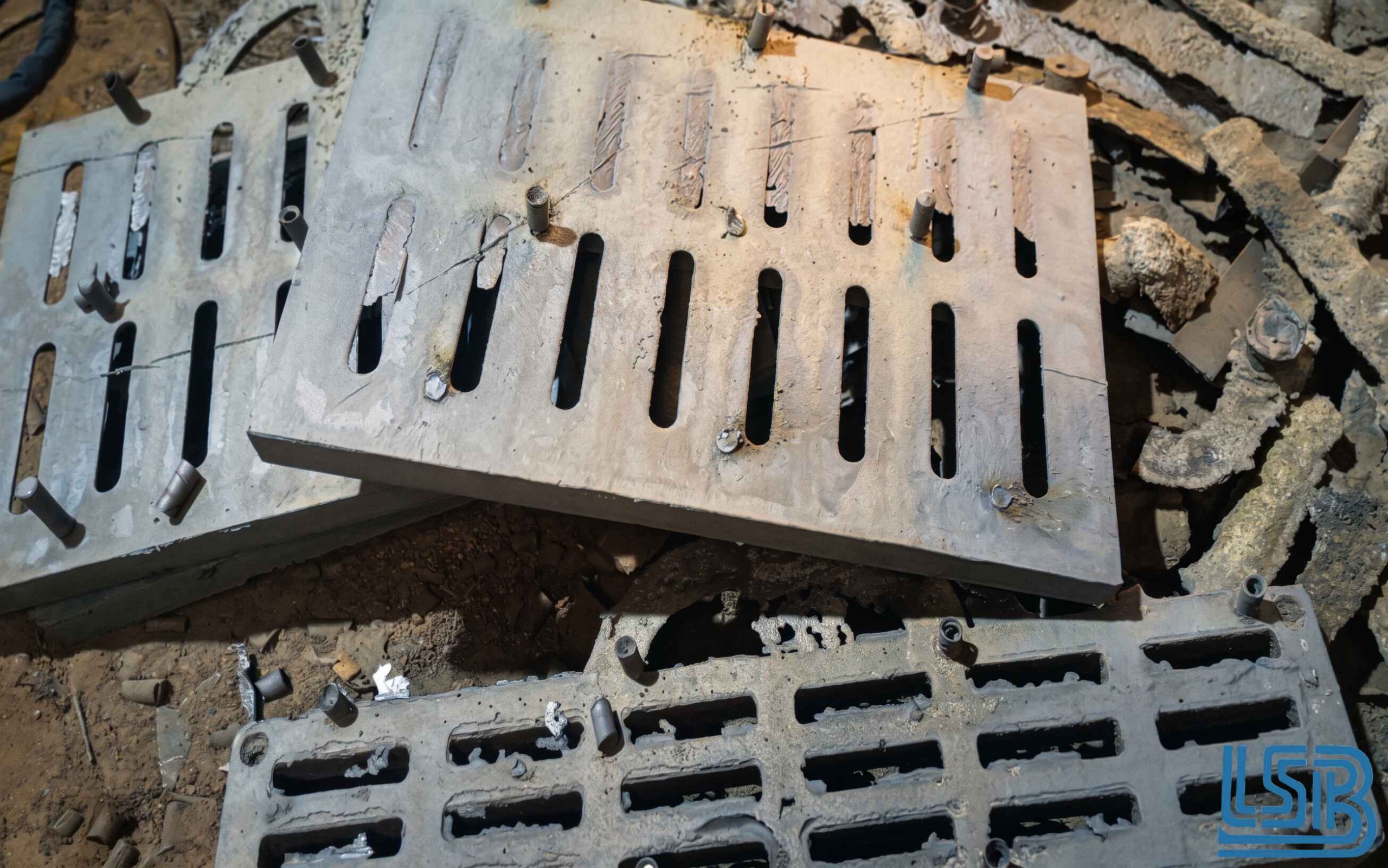

Sản phẩm có khuyết tật nghiêm trọng sẽ bị đánh trượt

Lỗi tính năng vận hành và phụ kiện đi kèm

Các vật tư hạ tầng hiện đại không chỉ là một khối kim loại vô tri mà còn được tích hợp nhiều tính năng để thuận tiện cho việc vận hành và bảo vệ mạng lưới ngầm.

• Lỗi bản lề: Nắp hố ga hay song chắn rác có bản lề yêu cầu góc mở phải đạt từ 110° đến 130°. Nếu nắp mở khó khăn, kẹt rít hoặc không có cơ chế tự hãm an toàn (dễ tự sập xuống khi công nhân đang thao tác bên dưới) thì sẽ không được nghiệm thu.
• Khóa cố định: Các loại khóa chống trộm hoặc ốc vít liên kết (thường thấy ở nắp cáp thông tin hoặc grating) phải hoạt động trơn tru, cố định chắc chắn. Nếu khóa bị kẹt, lắp sai ren, sản phẩm sẽ dễ bị bật lên khi xe tải phanh gấp.
• Gioăng ngăn mùi, giảm rung: Gioăng cao su phải được lắp đúng rãnh, kín khít. Thiếu gioăng, nắp hố ga sẽ mất đi khả năng ngăn mùi hôi từ cống rãnh bốc lên và không thể triệt tiêu tiếng ồn lạch cạch.
• Hoa văn chống trượt: Hoa văn trên bề mặt nắp gang hoặc thiết kế răng cưa trên tấm grating thép phải sắc nét, đồng đều. Nếu hoa văn bị đúc mờ hoặc không đủ chiều cao, sản phẩm sẽ gây trơn trượt nguy hiểm khi trời mưa.

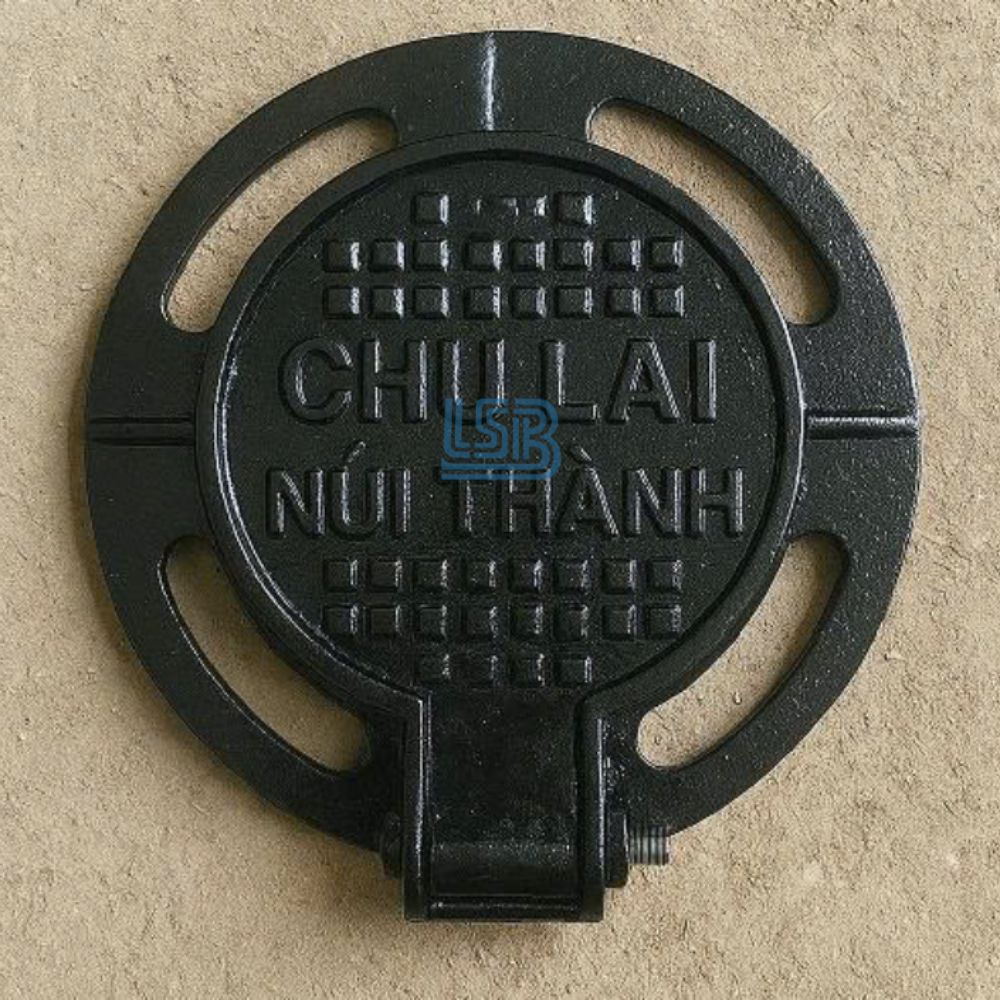

Hoa văn nắp hố ga LSB đúc sắc nét, chống trơn trượt hiệu quả

Lớp sơn phủ bảo vệ bề mặt không đạt chuẩn

Lớp sơn phủ/mạ bảo vệ là hàng rào đầu tiên chống lại độ ẩm, hóa chất và môi trường ăn mòn.

• Đối với nắp hố ga, song chắn rác gang: Thường dùng nhúng hoặc phun sơn bitum. Sản phẩm sẽ bị đánh trượt nếu bề mặt sơn loang lổ, gồ ghề, chảy sơn hoặc để hở nền kim loại. Lớp sơn không được phép phồng rộp hay bong tróc khi có ma sát nhẹ.
• Đối với tấm sàn grating thép: Thường yêu cầu mạ kẽm nhúng nóng. Lớp mạ phải sáng bóng, phủ đều toàn bộ các khe hẹp, không bị đọng kẽm cục bộ hay lộ phôi thép. Nếu lớp mạ kém, tấm grating sẽ nhanh chóng bị rỉ sét trong môi trường ẩm ướt.

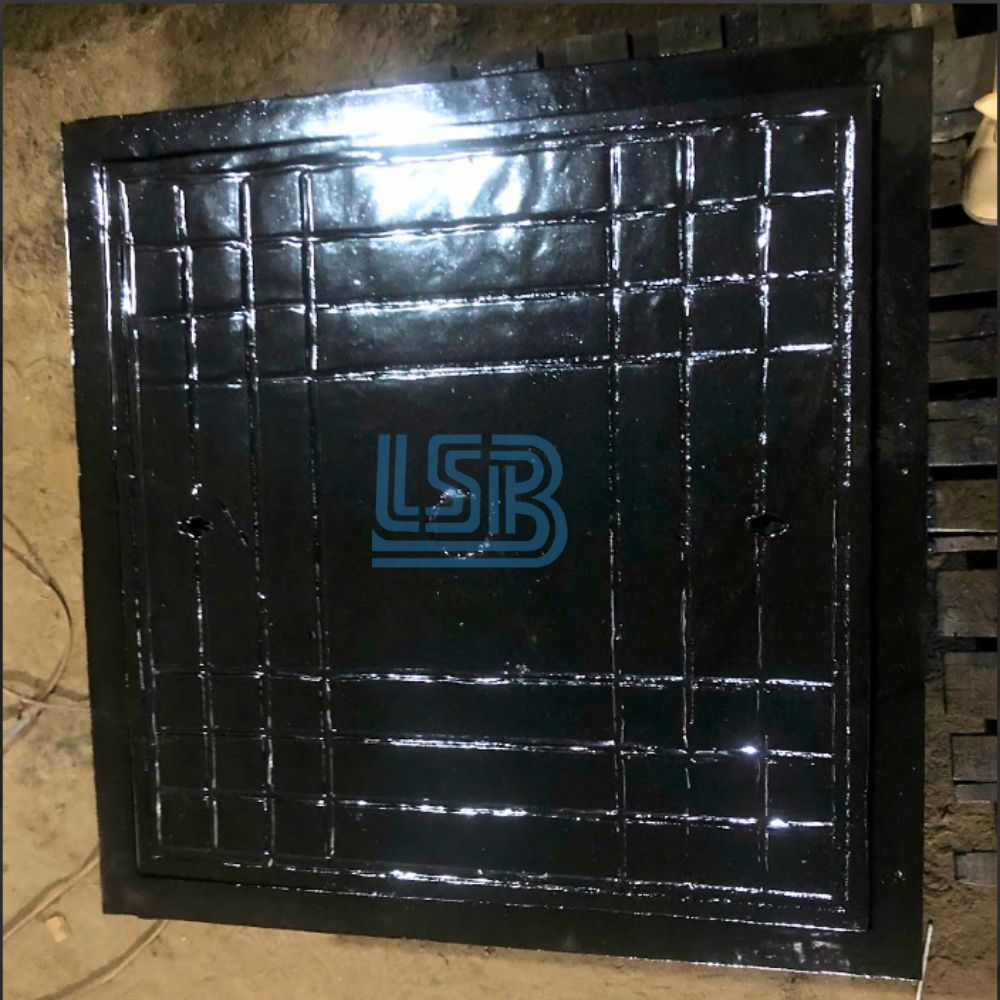

Lớp sơn phủ nắp hố ga LSB bóng mịn, chống ăn mòn tốt

Thiếu hụt hồ sơ pháp lý và chứng từ bàn giao

Một lô hàng hoàn hảo về mặt vật lý vẫn có thể bị “đắp chiếu” tại công trường nếu thiếu giấy tờ. Trong các dự án lớn, hồ sơ pháp lý là điều kiện tiên quyết để nghiệm thu và thanh quyết toán.

Nhà cung cấp bắt buộc phải bàn giao đầy đủ:

• Hóa đơn GTGT hợp lệ.
• Chứng nhận xuất xứ và chất lượng (CO/CQ).
• Chứng nhận xuất xưởng xác nhận lô hàng đã qua kiểm tra (KCS) tại nhà máy.
• Phiếu kết quả thử nghiệm lực ép thực tế.
• Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015.
• Thiếu bất kỳ giấy tờ nào trong số này, chủ đầu tư hoàn toàn có quyền từ chối nhận hàng.

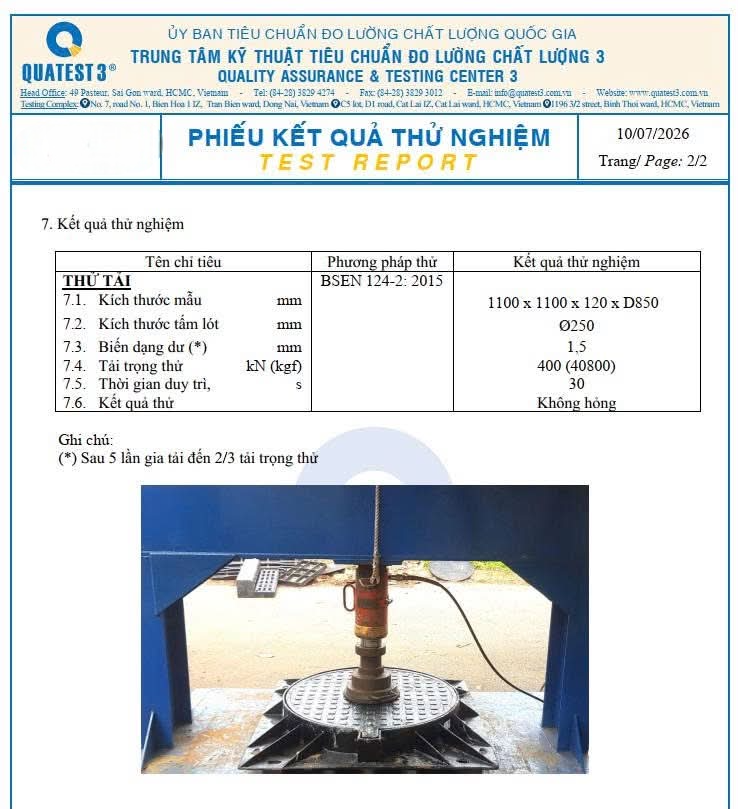

Lương Sơn Bạc luôn minh bạch phiếu kết quả thử nghiệm tải trọng

Việc nghiệm thu các vật tư hạ tầng như nắp hố ga, song chắn rác hay tấm sàn grating không chỉ dừng lại ở bài toán chịu tải trọng mà còn là sự đánh giá toàn diện về kích thước, ngoại quan, tính năng và hồ sơ pháp lý. Một sản phẩm dù cứng cáp đến đâu nhưng bị cong vênh, thiếu gioăng, mối hàn kém hay bề mặt rỗ khí đều tiềm ẩn rủi ro rất lớn cho công trình.

Thấu hiểu những tiêu chuẩn khắt khe trong công tác nghiệm thu của các dự án lớn, Lương Sơn Bạc  luôn đặt sự hoàn thiện của từng chi tiết lên hàng đầu. Chúng tôi không ngừng cải tiến quy trình công nghệ, kiểm soát chặt chẽ từ khâu thiết kế khuôn, nấu luyện đến gia công để mang đến những sản phẩm đạt chuẩn chất lượng cao nhất, hạn chế tối đa các khuyết tật ngầm, đảm bảo độ sắc nét, kín khít, giúp chủ đầu tư và nhà thầu hoàn toàn an tâm khi đưa vào sử dụng.
