CARBON, SILIC VÀ MANGAN ẢNH HƯỞNG NHƯ THẾ NÀO ĐẾN CHẤT LƯỢNG GANG CẦU?

Trong ngành công nghiệp đúc và sản xuất vật tư hạ tầng như nắp hố ga, song chắn rác, gang cầu luôn được xem là “vật liệu vàng” nhờ khả năng chịu tải trọng cực lớn và độ bền bỉ vượt thời gian. Tuy nhiên, không phải mọi mẻ gang cầu đều cho ra chất lượng như nhau. Để đạt được những đặc tính cơ lý xuất sắc, đặc biệt là với gang cầu mác 500-7, các nhà sản xuất phải giải được bài toán vô cùng phức tạp về thành phần hóa học.

Trong đó, Carbon (C), Silic (Si) và Mangan (Mn) là ba nguyên tố chủ chốt, đóng vai trò như “nhạc trưởng” điều khiển toàn bộ cấu trúc vi mô của vật liệu. Chỉ cần một sự sai lệch nhỏ trong tỷ lệ của ba nguyên tố này, sản phẩm đúc ra có thể trở nên quá giòn, dễ nứt vỡ hoặc không đạt đủ độ cứng yêu cầu.

Bản chất của gang cầu

Khác với gang xám thông thường có cấu trúc carbon dạng vảy (khiến vật liệu dễ bị nứt gãy khi có lực tác động), carbon trong gang cầu được biến tính để kết tinh dưới dạng các khối cầu tròn (nodular graphite). Hình dạng cầu tròn này giúp triệt tiêu các điểm tập trung ứng suất, làm cho ma trận kim loại (thường là ferrite hoặc pearlite) trở nên liền mạch hơn. Nhờ đó, gang cầu sở hữu độ bền kéo và độ dẻo dai gần tương đương với thép carbon, nhưng lại giữ được tính đúc tuyệt vời của gang.

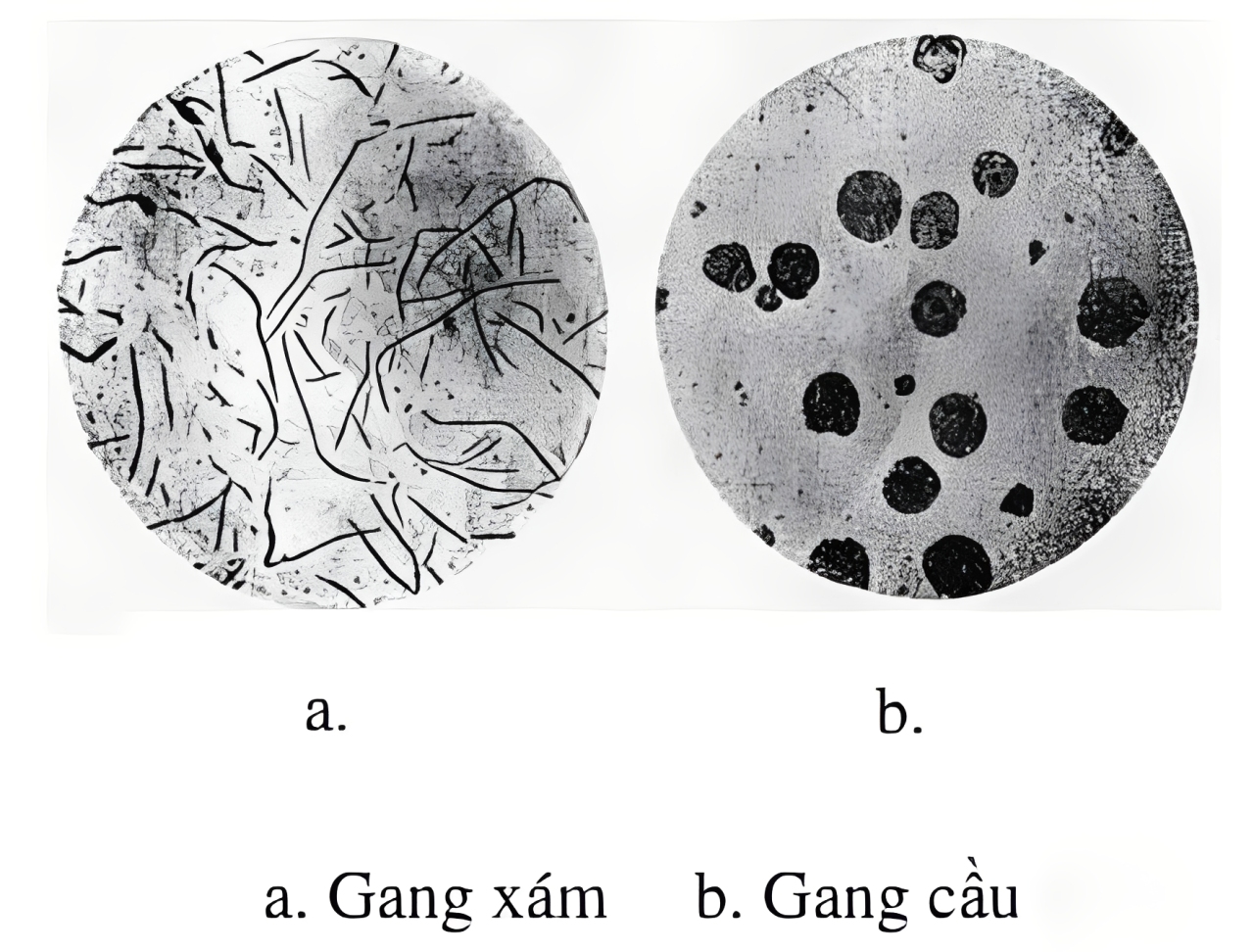

So sánh cấu trúc vi mô giữa gang xám và gang cầu

Tiêu chuẩn đánh giá chất lượng gang cầu mác 500-7

Trong thi công hạ tầng, gang cầu mác 500-7 là tiêu chuẩn phổ biến nhất. Một sản phẩm đạt mác 500-7 phải thỏa mãn các tính chất cơ lý vô cùng nghiêm ngặt:

• Độ bền kéo: Đạt tối thiểu 500 MPa, đảm bảo sản phẩm không bị phá hủy dưới áp lực lớn.
• Độ giãn dài: Đạt ít nhất 7%, thể hiện tính dẻo dai, cho phép sản phẩm biến dạng đàn hồi thay vì vỡ vụn khi bị va đập.
• Độ cứng: Thường dao động trong khoảng 160 – 230 HB, đảm bảo khả năng chống mài mòn khi xe cộ lưu thông.

Carbon, Silic và Mangan ảnh hưởng như thế nào đến chất lượng gang cầu?

Ba nguyên tố Carbon, Silic và Mangan chính là “kiềng ba chân” quyết định trực tiếp đến sự hình thành cấu trúc vi mô và tính chất cơ lý của mẻ đúc. Sự thay đổi dù nhỏ của một trong ba yếu tố này đều mang lại những hệ quả rõ rệt.

Carbon

Carbon là nguyên tố cơ bản nhất, cung cấp lượng graphit cần thiết để tạo nên cấu trúc gang. Đối với gang cầu mác 500-7, hàm lượng Carbon tiêu chuẩn phải được duy trì trong khoảng 3.0% – 3.9%.

• Tác dụng: Carbon quyết định trực tiếp đến số lượng và kích thước của các hạt graphit cầu. Một tỷ lệ carbon chuẩn giúp nước gang có độ loãng tốt, dễ dàng điền đầy các chi tiết phức tạp trong khuôn đúc.
• Rủi ro khi sai lệch: Nếu hàm lượng carbon vượt quá 3.9%, hiện tượng “nổi graphit” sẽ xảy ra, làm giảm nghiêm trọng độ bền cơ học và khiến bề mặt sản phẩm bị rỗ. Ngược lại, nếu carbon quá thấp (dưới 3.0%), kim loại lỏng sẽ bị giảm tính lưu động, tăng tỷ lệ co ngót khi đông đặc, dẫn đến các khuyết tật lõm, hụt vật liệu và làm vật liệu trở nên quá cứng, khó gia công.

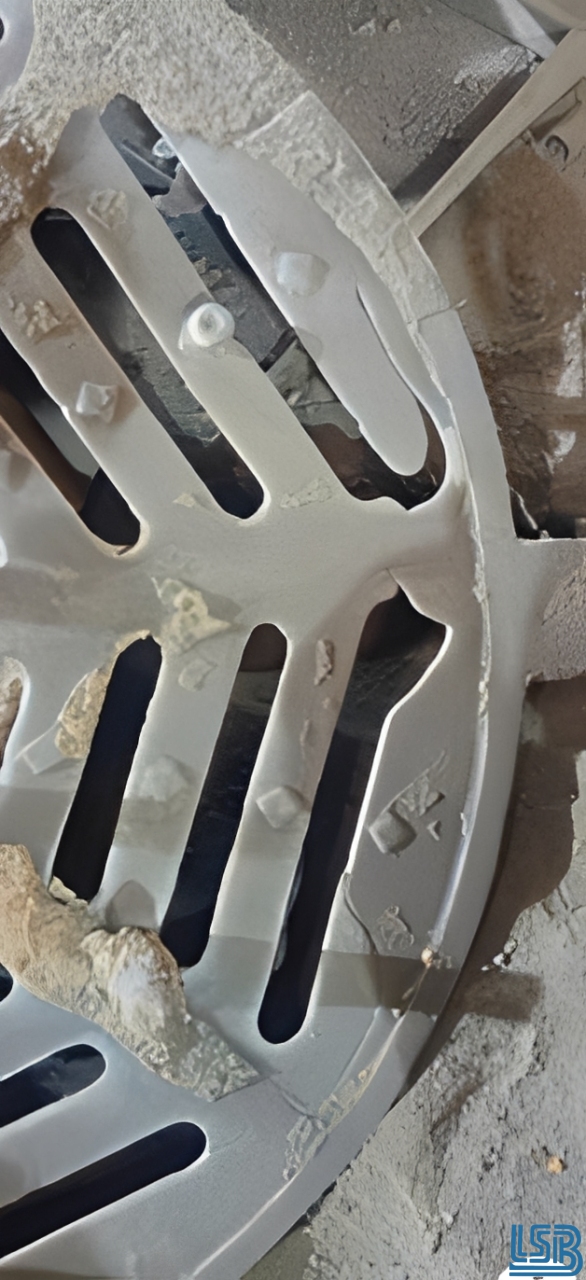

Lỗi thiếu hụt gang do tỷ lệ Carbon và Silic quá thấp

Silic

Silic là nguyên tố hợp kim quan trọng thứ hai, hoạt động như một chất xúc tác mạnh mẽ để thúc đẩy quá trình graphit hóa. Hàm lượng Silic lý tưởng nằm trong khoảng 1.8% – 3.2%.

• Tác dụng: Silic ép carbon tách ra khỏi dung dịch kim loại lỏng để hình thành các hạt graphit tự do thay vì tạo thành hợp chất Fe3C (Cementite – một chất cực kỳ cứng và giòn). Nhờ có Silic, ma trận gang cầu sẽ thiên về cấu trúc ferrite, giúp tăng độ dẻo dai (độ giãn dài đạt trên 7%).
• Rủi ro khi sai lệch: Nếu Silic quá thấp, gang sẽ bị “hóa trắng” (xuất hiện cấu trúc cementite ở các góc cạnh mỏng), làm sản phẩm giòn tan và dễ vỡ. Tuy nhiên, nếu lạm dụng Silic vượt quá 3.2%, nó sẽ hòa tan vào ma trận ferrite làm cứng dung dịch rắn, khiến độ giãn dài giảm sút nghiêm trọng, vật liệu mất đi tính đàn hồi cần thiết.

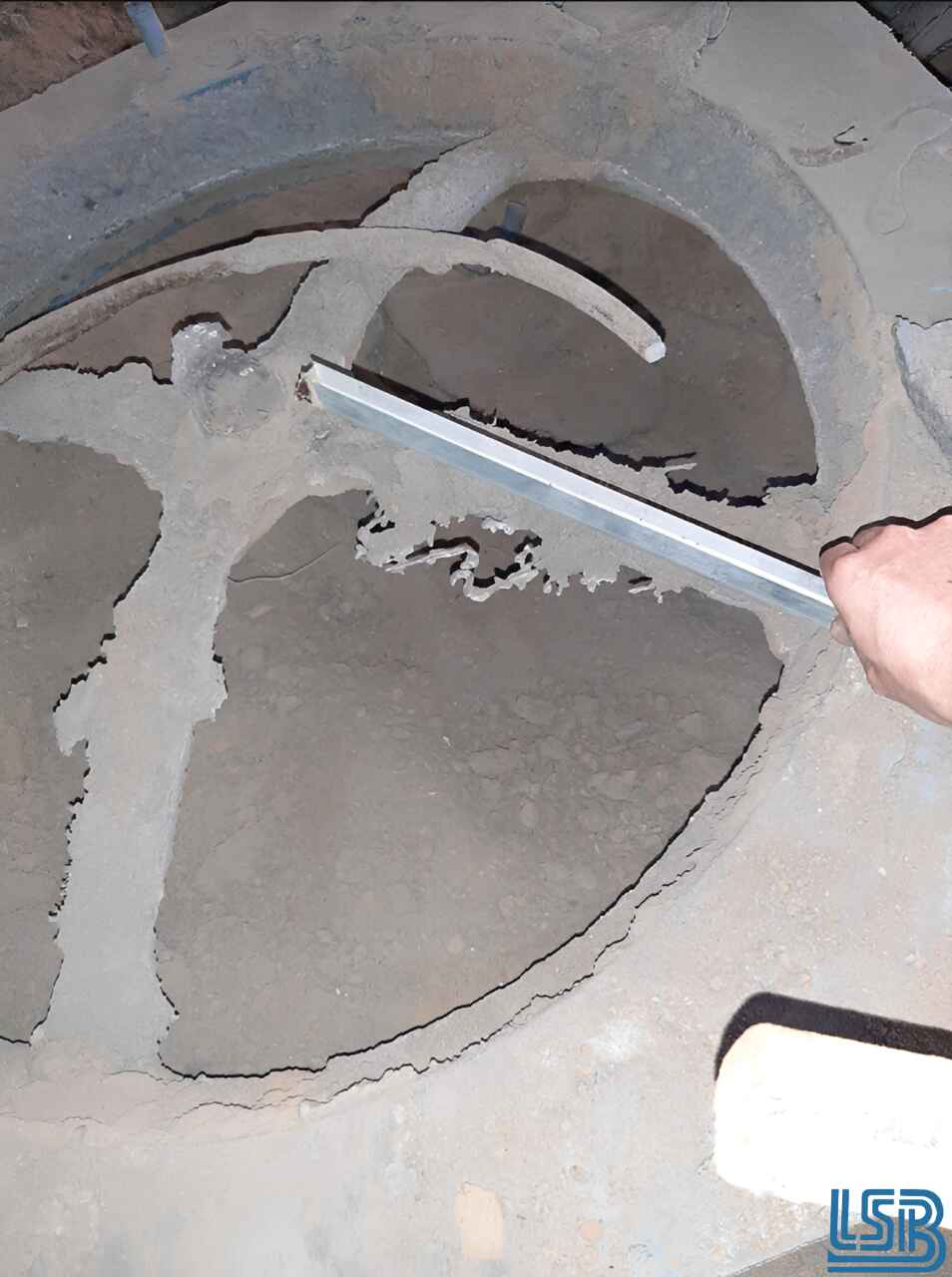

Thiếu hụt Silic làm tăng tỷ lệ co ngót khi kim loại đông đặc

Mangan

Mangan là một nguyên tố cần được kiểm soát chặt chẽ, tiêu chuẩn thường duy trì trong khoảng 0.15% – 0.65%.

• Tác dụng: Mangan là nguyên tố thúc đẩy sự hình thành cấu trúc pearlite. Duy trì Mangan trong tỷ lệ chuẩn giúp tăng độ bền kéo và độ cứng bề mặt cho sản phẩm, đáp ứng khả năng chịu mài mòn tốt khi xe cộ lưu thông.
• Rủi ro khi sai lệch: Mangan có xu hướng phân tách và tập trung tại các ranh giới hạt tinh thể trong quá trình đông đặc. Nếu hàm lượng Mangan vượt quá mức 0.65%, nó sẽ tạo ra các hạt carbide giòn tại ranh giới hạt. Điều này là “kẻ thù” của độ dẻo dai. Nắp hố ga có hàm lượng Mangan quá cao sẽ không đạt được độ giãn dài 7%, trở nên rất giòn và dễ dàng nứt toác khi chịu tải trọng động. Ngược lại, nếu dưới 0.15%, sản phẩm có nguy cơ không đạt đủ độ cứng và độ bền kéo yêu cầu..

Để hiểu rõ hơn về việc kiểm soát các nguyên tố này trong thực tế, chúng ta có thể xem xét một Phiếu kết quả thử nghiệm mẫu từ Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 (QUATEST 3) dưới đây.

Phiếu test chứng minh chất lượng gang Lương Sơn Bạc

Dựa vào bảng phân tích Thành phần hóa học theo phương pháp thử ASTM E1999 – 18, chúng ta có thể đánh giá mẻ đúc thực tế này như sau:

• Hàm lượng Carbon đạt 3,741%: Con số này nằm hoàn toàn trong dải tiêu chuẩn lý tưởng (3.0% – 3.9%). Mức này đảm bảo tính lưu động tốt cho nước gang lỏng và cung cấp đủ nền tảng để tạo ra cấu trúc graphit cầu khỏe mạnh.
• Hàm lượng Silic đạt 2,142%: Nằm ở mức an toàn trong khoảng (1.8% – 3.2%). Tỷ lệ này đủ sức thực hiện vai trò “xúc tác” ép Carbon tách ra thành dạng tự do, ngăn chặn hiện tượng gang hóa trắng, giúp vật liệu dễ gia công và dẻo dai hơn.
• Hàm lượng Mangan là 0,535%: Con số này nằm rất đẹp trong dải tiêu chuẩn cho phép (0.15% – 0.65%). Ở mức tỷ lệ này, Mangan hoàn thành xuất sắc nhiệm vụ gia tăng độ cứng và độ bền kéo cho sản phẩm bằng cách thúc đẩy cấu trúc pearlite, nhưng vẫn nằm ở ngưỡng an toàn để không tạo ra các hạt carbide giòn.

Các phương pháp thử nghiệm và kiểm tra chất lượng gang cầu

Để khẳng định chất lượng mẻ đúc, các nhà máy phải áp dụng các phương pháp kiểm tra khắt khe:

• Thử nghiệm cơ lý: Kéo phôi thử nghiệm (Tensile Test) để đo độ bền kéo và độ giãn dài; đo độ cứng Brinell (Hardness Test).
• Kiểm tra vi mô: Soi dưới kính hiển vi quang học để soi tỷ lệ cầu hóa, hình dạng graphit và cấu trúc nền matrix.
• Kiểm tra không phá hủy (NDT): Dùng sóng siêu âm (Ultrasonic Testing) hoặc từ tính (Magnetic Particle) để dò tìm các vết nứt ngầm, rỗ khí bên trong lõi sản phẩm mà mắt thường không thấy được.

Song chắn rác LSB đúc từ gang cầu chất lượng, chịu tải tốt

Các tiêu chuẩn áp dụng cho gang cầu tại Việt Nam

Để đảm bảo chất lượng đồng nhất, các sản phẩm gang cầu tại Việt Nam hiện nay được đánh giá dựa trên các bộ tiêu chuẩn quốc gia và quốc tế uy tín:

• TCVN 1659-2007 (tương đương ISO 1083:2004): Đây là tiêu chuẩn Quốc gia quy định rõ ràng về yêu cầu kỹ thuật, thành phần hóa học, tính chất cơ lý và phương pháp lấy mẫu thử nghiệm cho các mác gang cầu.
• EN 1563: Tiêu chuẩn của Châu Âu áp dụng cho vật liệu gang cầu, là thước đo khắt khe thường được các dự án hạ tầng lớn, các khu đô thị cao cấp hoặc sân bay yêu cầu nhà thầu tuân thủ.

Để đúc ra những sản phẩm gang cầu đạt chuẩn, việc kiểm soát chính xác tỷ lệ Carbon, Silic và khống chế Mangan là điều kiện tiên quyết. Sự kết hợp hoàn hảo của ba nguyên tố này sẽ giúp tạo ra cấu trúc graphit dạng cầu mang lại độ bền kéo và độ giãn dài vượt trội.

Thấu hiểu sâu sắc tầm quan trọng của “bộ gen” vật liệu, tại Lương Sơn Bạc, chúng tôi luôn áp dụng quy trình kiểm soát thành phần hóa học bằng máy quang phổ hiện đại trước mỗi lần rót khuôn. LSB cam kết mang đến những sản phẩm nắp hố ga, song chắn rác gang cầu đạt chuẩn TCVN 1659-2007 và BS EN 124, triệt tiêu hoàn toàn các khuyết tật ngầm, đảm bảo khả năng chịu tải ưu việt và an toàn tuyệt đối cho mọi công trình hạ tầng.

Nếu quý khách hàng đang tìm kiếm một nhà sản xuất gang cầu uy tín, minh bạch về chất lượng và có năng lực cung ứng lớn:

👉 Hãy liên hệ ngay với Lương Sơn Bạc để nhận tư vấn kỹ thuật chuyên sâu và báo giá tốt nhất cho dự án của bạn!

Công ty TNHH MTV Lương Sơn Bạc

• Địa chỉ: Road 9A, KCN Hòa Khánh, Liên Chiểu, Đà Nẵng.
• Hotline: 0905.468.055 or 032.9304.936
• Email: congtyluongsonbac@gmail.com
