LỖI SÔI CÁT TRONG QUÁ TRÌNH TRIỂN KHAI RÓT KHUÔN? MỘT SỐ GIẢI PHÁP CỤ THỂ

Trong ngành đúc gang thép, bên cạnh các hiện tượng như cong vênh hay co ngót, có một lỗi kỹ thuật âm thầm nhưng sức tàn phá không hề nhỏ đối với chất lượng thành phẩm: lỗi sôi cát (hay còn gọi là hiện tượng nổi bong bóng khí, rỗ khí do phản ứng khuôn cát).

Đối với các sản phẩm yêu cầu khả năng chịu lực và độ thẩm mỹ cao như nắp hố ga, song chắn rác hay các chi tiết cơ khí hạng nặng, lỗi sôi cát không chỉ làm suy giảm nghiêm trọng độ bền cơ học mà còn khiến bề mặt sản phẩm trở nên sần sùi, rỗ nát. Bài viết dưới đây sẽ phân tích chi tiết nguyên nhân cốt lõi của lỗi sôi cát và đề xuất các giải pháp khắc phục

Hiện tượng sôi cát là gì và hậu quả thực tế đối với vật đúc?

Để tìm ra giải pháp, trước hết cần hiểu rõ cơ chế vật lý của hiện tượng này. Khi kim loại lỏng ở nhiệt độ cực cao (thường từ 1200 – 1400 độ C đối với gang cầu và gang xám) được rót vào khuôn cát, nhiệt lượng khổng lồ từ dòng kim loại sẽ tác động trực tiếp lên thành khuôn. Lúc này, lượng nước tự do, nước liên kết trong đất sét (chất kết dính) và các hợp chất hữu cơ có trong cát sẽ lập tức bị hóa hơi hoặc cháy, tạo ra một lượng khí rất lớn trong thời gian ngắn.

Nếu khuôn có độ thông khí tốt: Lượng khí này sẽ thoát ra ngoài qua các khe hở giữa các hạt cát hoặc qua hệ thống lỗ thoát khí.
Nếu khuôn bị bí khí: Áp suất khí bên trong vách khuôn sẽ tăng cao hơn áp suất của dòng kim loại lỏng. Khí không thể thoát ra ngoài nên buộc phải đẩy ngược vào trong lòng kim loại đang nóng chảy, tạo ra hiện tượng “sôi” sùng sục tại bề mặt tiếp xúc giữa cát và kim loại.

Khi kim loại đông đặc lại, những bong bóng khí này bị kẹt lại bên trong, tạo thành các lỗ rỗng tròn hoặc bầu dục có vách nhẵn (gọi là rỗ khí do sôi cát).

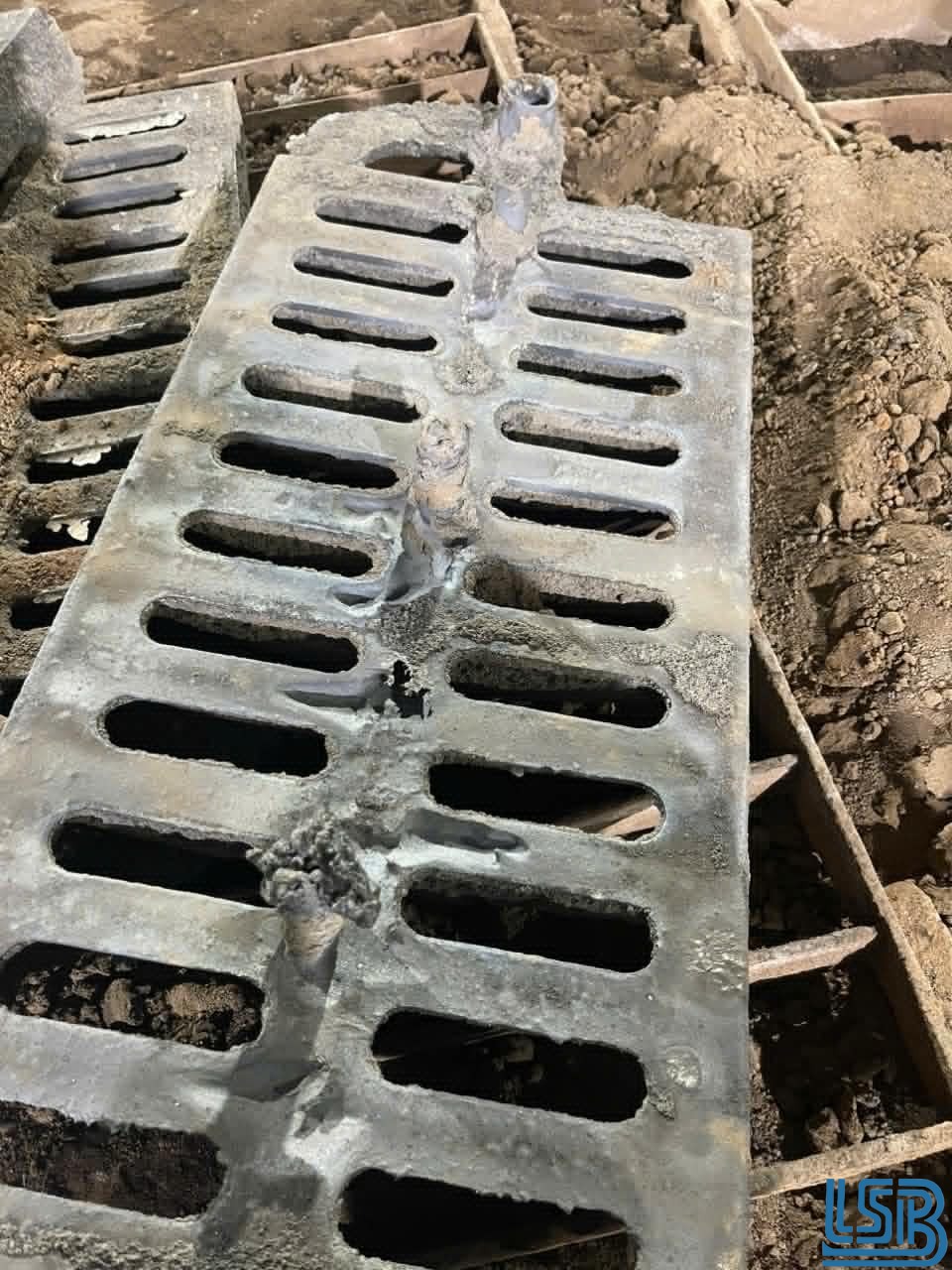

3bbb84d8 89fb 4216 b7a2 ec95f82ed4ef Cấu trúc rỗ khí do hiện tượng sôi cát gây ra

Các nguyên nhân thực tế dẫn đến lỗi sôi cát tại xưởng đúc

Qua quá trình theo dõi sát sao từng mẻ đúc tại xưởng, chúng tôi nhận thấy lỗi sôi cát thường bắt nguồn từ sự kết hợp của nhiều yếu tố dưới đây:

Độ ẩm của hỗn hợp cát quá cao

Đây là nguyên nhân phổ biến nhất, đặc biệt là trong công nghệ đúc cát tươi (green sand). Nước là nguồn sinh khí mạnh nhất khi gặp nhiệt độ cao (1g nước khi hóa hơi ở nhiệt độ cao có thể giãn nở thể tích lên gấp hàng ngàn lần). Nếu thợ làm khuôn kiểm soát nước không kỹ, lượng hơi nước sinh ra vượt quá khả năng thoát khí tự nhiên của khuôn, hiện tượng sôi cát chắc chắn sẽ xảy ra.

Độ thông khí của cát kém

Độ thông khí phụ thuộc vào kích thước hạt cát, hình dáng hạt và tỷ lệ chất kết dính (đất sét, bột than, chất kết dính hóa học).

Nếu hạt cát quá mịn hoặc chứa quá nhiều bụi cát mịn, các khoảng trống giữa các hạt cát bị lấp đầy, làm giảm đường thoát của khí.
Nếu lượng đất sét hoặc phụ gia quá nhiều, chúng sẽ bao bọc và bịt kín các khe hở giữa các hạt cát.
Đầm khuôn quá chặt cũng là một sai lầm thường gặp. Việc đầm quá tay làm tăng độ cứng của khuôn nhưng lại vô tình triệt tiêu các khoảng hở thông khí tự nhiên.

Hệ thống thoát khí trên khuôn bị thiếu hoặc bố trí sai

Nhiều thiết kế khuôn chỉ tập trung vào hệ thống rót và đậu ngót mà quên mất các đường thoát khí phụ trợ. Khi kim loại điền đầy các hốc khuôn sâu hoặc các góc khuất, khí tại đó bị dồn ép lại. Nếu không có lỗ thoát khí tại các vị trí cao nhất hoặc các góc này, khí sẽ bị cuốn ngược vào dòng kim loại.

Sơn phủ khuôn chưa khô hoàn toàn

Trong một số quy trình đúc, bề mặt khuôn cát được sơn một lớp phủ chịu nhiệt để tăng độ nhẵn mịn cho sản phẩm. Tuy nhiên, nếu lớp sơn này (sơn dung môi nước hoặc cồn) chưa được sấy khô hoàn toàn trước khi rót khuôn, lượng dung môi còn sót lại sẽ bùng phát thành khí gas khi gặp nhiệt độ cao của gang lỏng, gây ra hiện tượng sôi cục bộ ngay tại bề mặt sản phẩm.

Tốc độ rót và nhiệt độ rót chưa tối ưu

Rót quá nhanh: Dòng kim loại chảy xiết tạo ra sự cuộn xoáy mạnh, cuốn theo không khí và khí từ khuôn vào trong lòng dòng chảy.
Nhiệt độ rót quá thấp: Kim loại lỏng bắt đầu đông đặc quá nhanh trước khi các bong bóng khí kịp nổi lên bề mặt và thoát ra ngoài, khiến khí bị giữ lại bên trong cấu trúc vật đúc.

Tác hại thực tế đối với sản phẩm thành phẩm

Lỗi sôi cát không chỉ ảnh hưởng đến thẩm mỹ mà còn đe dọa trực tiếp đến độ an toàn của công trình:

Giảm khả năng chịu tải: Các lỗ rỗng khí bên trong vật đúc hoạt động như những điểm tập trung ứng suất. Khi nắp hố ga hoặc song chắn rác chịu tải trọng va đập từ các phương tiện giao thông, các vết nứt sẽ bắt đầu xuất hiện từ các lỗ rỗng này và nhanh chóng lan rộng gây nứt vỡ đột ngột.
Gây khó khăn cho quá trình gia công: Khi đưa chi tiết lên máy phay, tiện hoặc mài, các lỗ rỗ khí lộ ra làm mẻ dao cụ và khiến bề mặt gia công không đạt độ chính xác yêu cầu.
Ảnh hưởng đến lớp sơn bảo vệ: Khí ẩm hoặc khoảng rỗng dưới bề mặt sẽ khiến lớp sơn phủ (như sơn epoxy, sơn nhựa đường) dễ bị bong tróc, phồng rộp sau một thời gian ngắn tiếp xúc với môi trường ngoài trời.

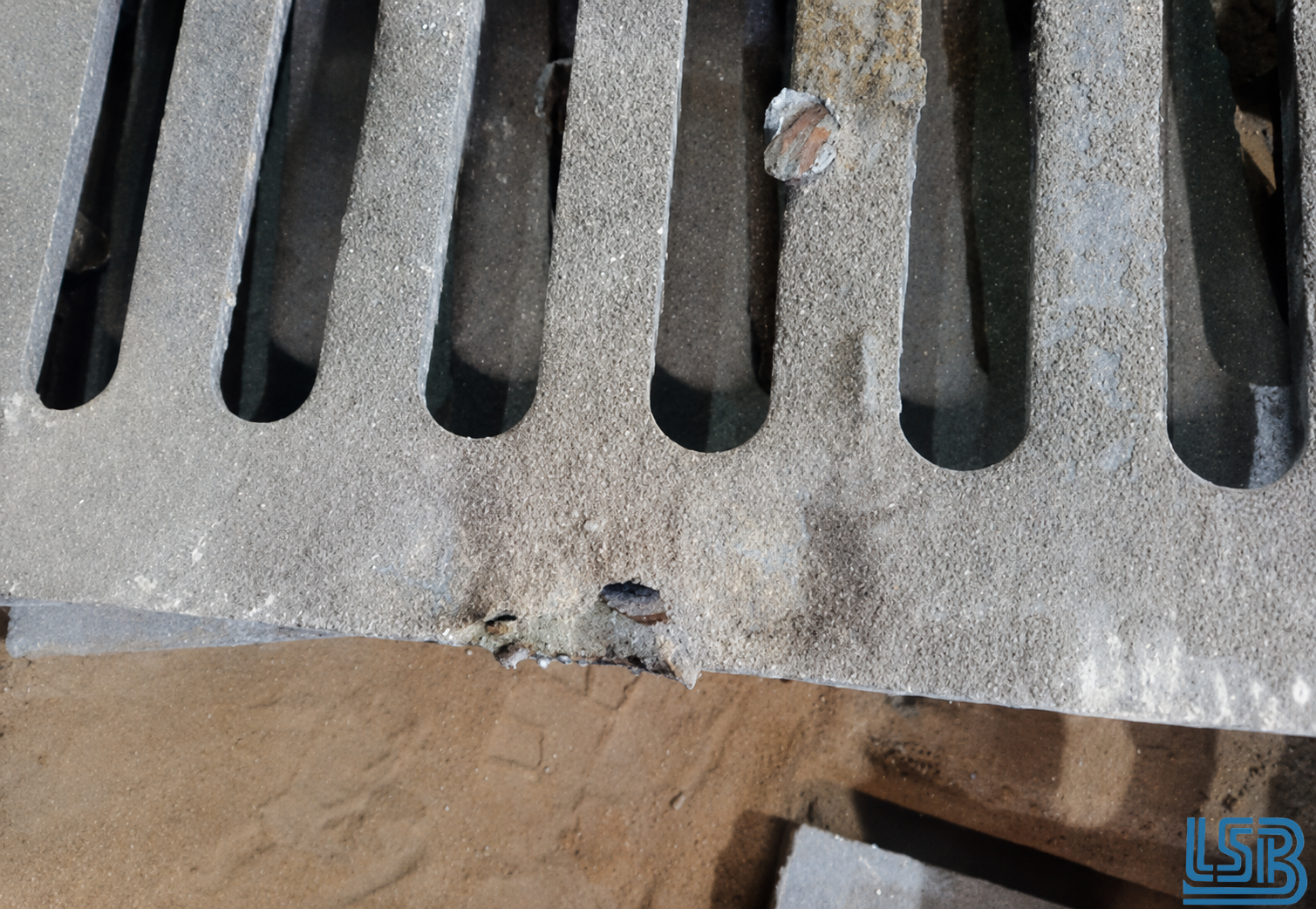

soi cat

Bề mặt sản phẩm sần sùi, mất thẩm mỹ do lỗi sôi cát

4. Một số giải pháp cụ thể khắc phục lỗi sôi cát

Để kiểm soát và hạn chế tối đa lỗi sôi cát, xưởng đúc cần áp dụng một quy trình đồng bộ từ khâu chuẩn bị nguyên liệu đến kỹ thuật rót khuôn. Dưới đây là các giải pháp cụ thể đã được áp dụng hiệu quả trong thực tế sản xuất:

Sử dụng máy đo độ ẩm cát chuyên dụng

Thay vì chỉ ước lượng độ ẩm bằng cảm quan hoặc kinh nghiệm bóp tay của thợ (vốn có sai số lớn và phụ thuộc vào thời tiết), việc sử dụng các dòng máy đo độ ẩm dạng kim hoặc đầu dò chuyên dụng sẽ giúp xác định ngay lập tức tỷ lệ phần trăm nước trong hỗn hợp cát.

Quy trình đo kiểm: Cần tiến hành đo ngẫu nhiên tại nhiều điểm khác nhau trong mẻ cát sau khi trộn để đảm bảo tính đồng đều. Số liệu từ máy đo sẽ là cơ sở khoa học để kỹ thuật viên quyết định bổ sung thêm cát khô hoặc phun thêm nước vào buồng trộn một cách hợp lý.

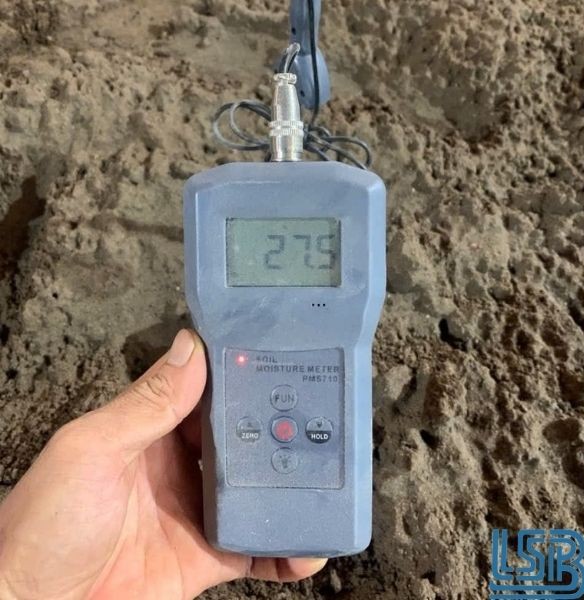

loi soi cat trong qua trinh rot khuon 2 Kiểm tra độ ẩm của cát bằng máy đo chuyên dụng

Kiểm soát nghiêm ngặt độ ẩm và thành phần hỗn hợp cát

Giới hạn độ ẩm: Đối với cát tươi, độ ẩm tối ưu nên được duy trì ổn định trong khoảng từ 3.5% đến 4.5% (tùy thuộc vào tỷ lệ đất sét và thời tiết). Cần sử dụng máy đo độ ẩm nhanh trước mỗi mẻ trộn cát thay vì chỉ ước lượng bằng cảm quan của thợ.
Lựa chọn cỡ hạt cát phù hợp: Sử dụng cát có cỡ hạt đồng đều, hạn chế lượng bụi mịn (dưới 150 mesh). Cát có hạt dạng tròn sẽ cho độ thông khí tốt hơn cát hạt góc cạnh.
Kiểm soát phụ gia: Giảm tỷ lệ đất sét và bột than xuống mức tối thiểu vừa đủ để đảm bảo độ bền khuôn, tránh lạm dụng chất kết dính.

Cải thiện kỹ thuật làm khuôn và đầm khuôn

Đầm khuôn vừa đủ lực: Lực đầm cần được phân bổ đều nhưng không nên quá chặt. Độ cứng bề mặt khuôn cát tươi nên khống chế ở mức vừa phải (thường từ 70 đến 85 đơn vị độ cứng tùy vị trí) để vừa giữ được hình dáng vật đúc, vừa giữ được các đường thở cho khí.
Tạo lỗ thoát khí phụ trợ (Venting): Đây là một thao tác thủ công nhưng cực kỳ hiệu quả. Người thợ làm khuôn nên dùng các que thép nhỏ (đường kính 2 – 5mm) châm các lỗ thoát khí sâu vào trong lòng khuôn cát (cách bề mặt vật đúc khoảng 15 – 20mm) để dẫn khí thoát ra ngoài nhanh hơn khi rót kim loại.

Sấy khô khuôn và lớp sơn phủ một cách triệt để

Nếu sử dụng khuôn cát khô hoặc có dùng sơn phủ bề mặt, bắt buộc phải thực hiện công đoạn sấy khô hoàn toàn. Đối với sơn gốc cồn, cần đảm bảo cồn đã cháy hết hoàn toàn. Đối với sơn gốc nước, khuôn phải được đưa vào lò sấy hoặc dùng đầu khò gas sấy kỹ cho đến khi không còn hơi ẩm bốc lên.

Tối ưu hóa hệ thống rót và công nghệ rót

Thiết kế hệ thống rót đồng đều: Rãnh dẫn và cổng rót cần được tính toán sao cho dòng kim loại điền đầy khuôn một cách êm ái, từ dưới lên trên (rót ngược), tránh để dòng kim loại rơi tự do từ trên cao xuống gây xáo động mạnh và cuộn khí.
Kiểm soát tốc độ rót: Rót đều tay, không ngắt quãng giữa chừng. Giữ cho cốc rót luôn đầy kim loại lỏng trong suốt quá trình rót để ngăn không khí bị hút theo dòng chảy vào trong khuôn.
Duy trì nhiệt độ rót hợp lý: Không nên rót ở nhiệt độ quá thấp. Nhiệt độ rót cần được tính toán phù hợp với độ dày thành vật đúc để đảm bảo kim loại đủ độ loãng, giúp các bong bóng khí có đủ thời gian nổi lên và thoát ra ngoài trước khi đông đặc.

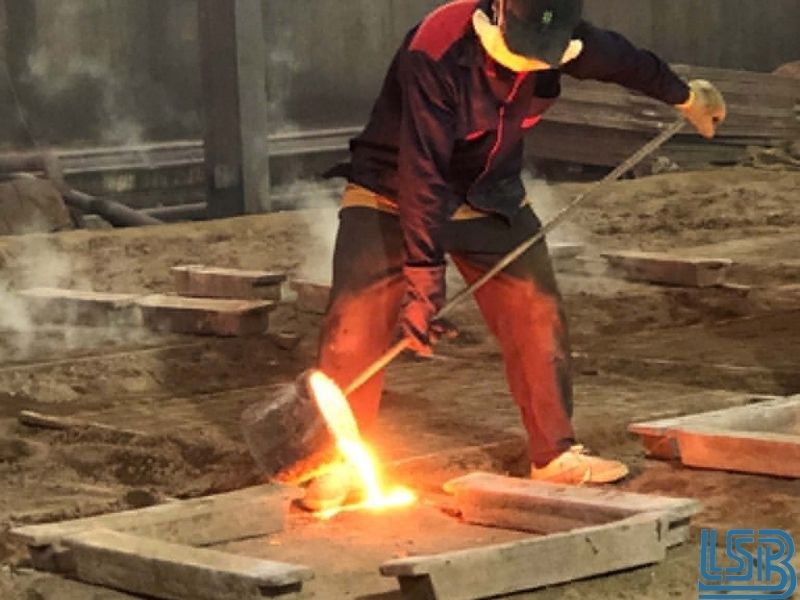

loi soi cat trong qua trinh rot khuon 4

Thợ đúc giữ cốc rót luôn đầy gang lỏng để tránh cuộn khí

Lỗi sôi cát trong quá trình rót khuôn là một bài toán kỹ thuật đòi hỏi sự kiên trì và hiểu biết sâu sắc về vật liệu cũng như công nghệ đúc. Việc giải quyết tận gốc vấn đề này không chỉ giúp doanh nghiệp giảm thiểu tỷ lệ hàng lỗi, tiết kiệm chi phí nguyên vật liệu mà còn là lời cam kết mạnh mẽ nhất về chất lượng sản phẩm đối với khách hàng.

Nếu quý khách hàng và đối tác đang tìm kiếm các giải pháp vật tư hạ tầng (nắp hố ga, song chắn rác, tấm grating,…) được kiểm soát chất lượng nghiêm ngặt từ khâu thiết kế khuôn đến thành phẩm:

👉 Hãy liên hệ ngay với Lương Sơn Bạc để nhận được tư vấn kỹ thuật chuyên sâu và báo giá phù hợp nhất cho công trình của bạn.

Công ty TNHH MTV Lương Sơn Bạc
