Trong hệ thống sàn thép grating, kẹp sàn grating là một phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc cố định các tấm grating vào khung kết cấu. Mặc dù không phải là thành phần chính chịu lực, nhưng kẹp grating chính là yếu tố then chốt giúp đảm bảo vị trí ổn định của các tấm sàn, ngăn ngừa hiện tượng xê dịch, lật hoặc trượt do tải trọng, rung động cơ học hoặc tác động từ môi trường.
1. TỔNG QUAN VỀ TẤM KẸP SÀN GRATING
Kẹp sàn grating (grating clip) là một phụ kiện cơ khí chuyên dụng, giúp cố định các tấm sàn grating lên khung kết cấu bên dưới như dầm I, sắt hộp, thép U, hoặc liên kết giữa các tấm với nhau. Nhờ cấu tạo đơn giản nhưng linh hoạt, kẹp sàn grating có thể sử dụng trong cả công trình mới lắp đặt và các hệ thống đang vận hành cần bảo trì.
So với phương pháp hàn hoặc bắt bulong, kẹp grating tiết kiệm thời gian, công sức và giữ nguyên độ bền của vật liệu.
Ưu điểm vượt trội:
- Không cần khoan/hàn, không phá vỡ kết cấu.
- Tháo lắp dễ dàng, tiết kiệm thời gian và chi phí bảo trì.
- Tăng độ an toàn, giảm thiểu xê dịch tấm sàn khi có rung chấn hoặc tải trọng thay đổi.
2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG KẸP SÀN GRATING
Kẹp sàn grating được sản xuất từ những tấm thép dày 2mm, được dập nguội thành hình thù điển hình phù hợp để liên kết các tấm sàn grating với nhau và sản phẩm kẹp sàn grating được mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn.

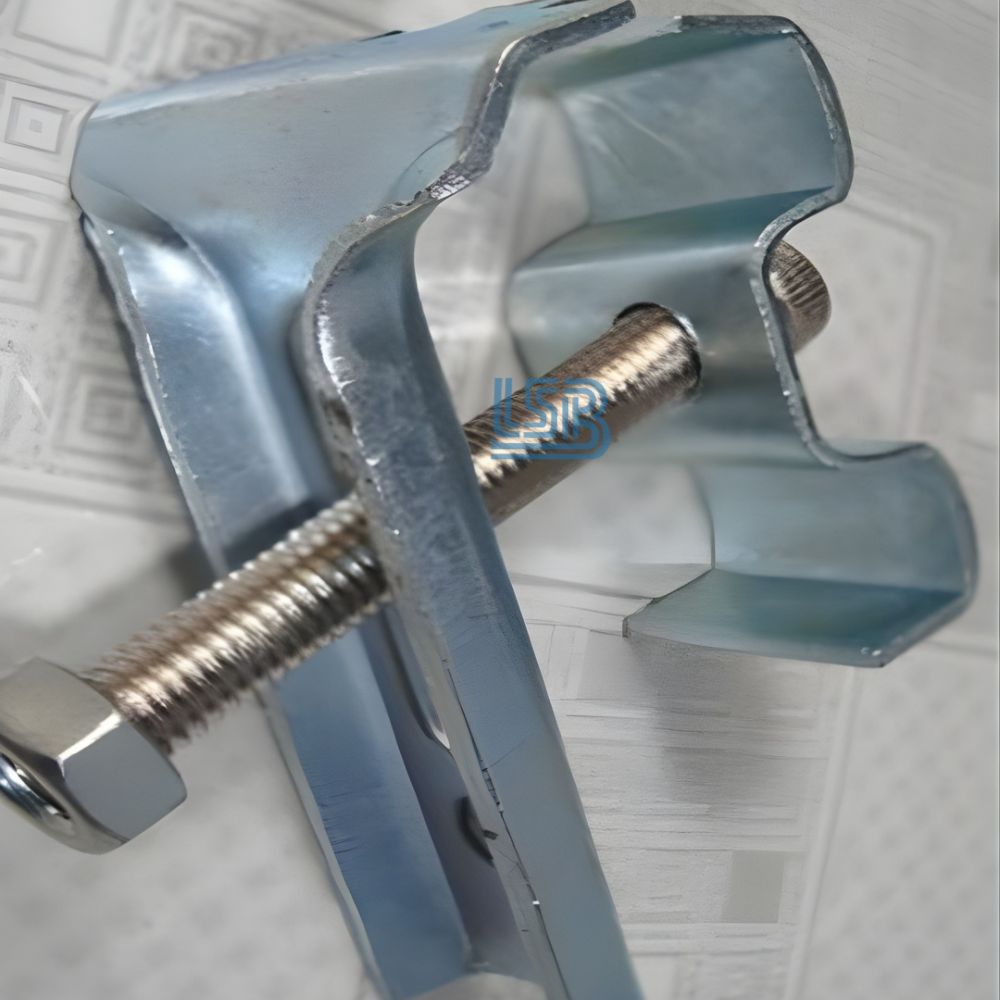

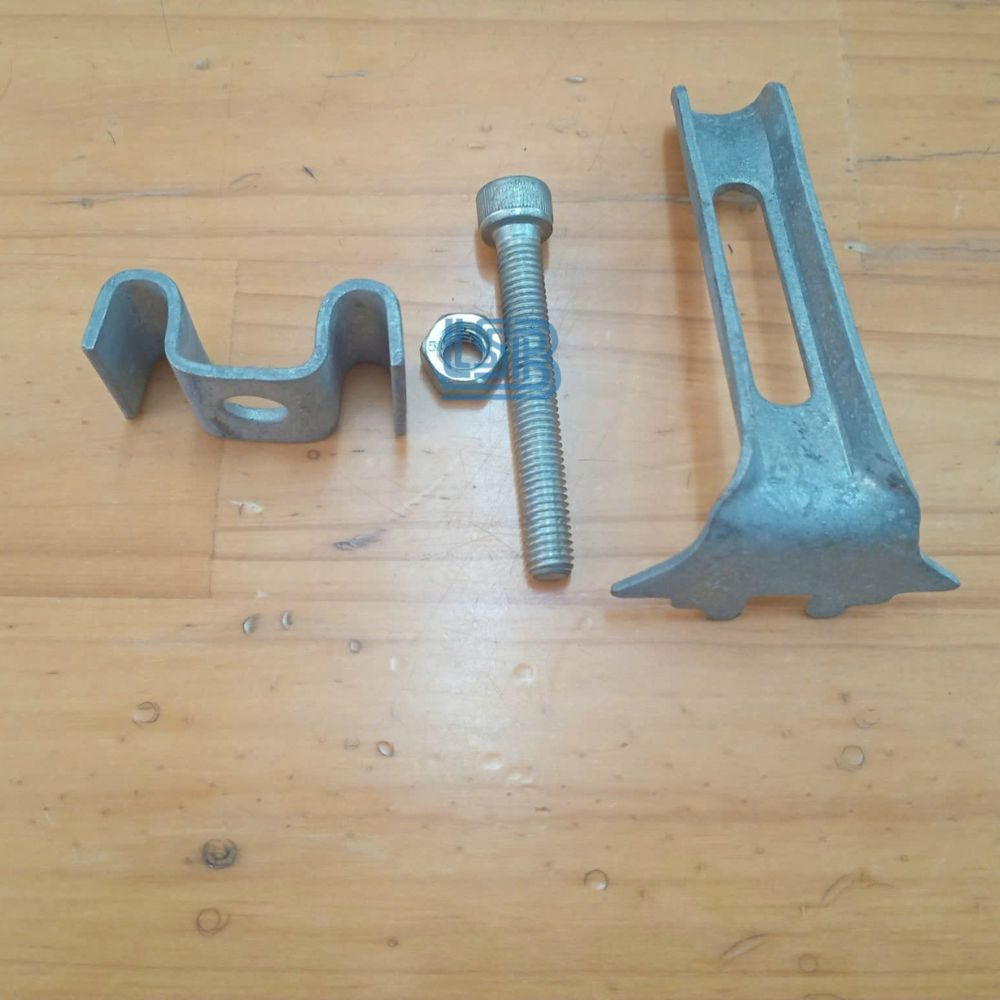

Một bộ kẹp sàn điển hình gồm:
- Thân kẹp (hình M, G, J, Z,…)
- Buloong hoặc vít cố định
- Đệm hoặc lá kẹp phụ trợ (tuỳ loại)

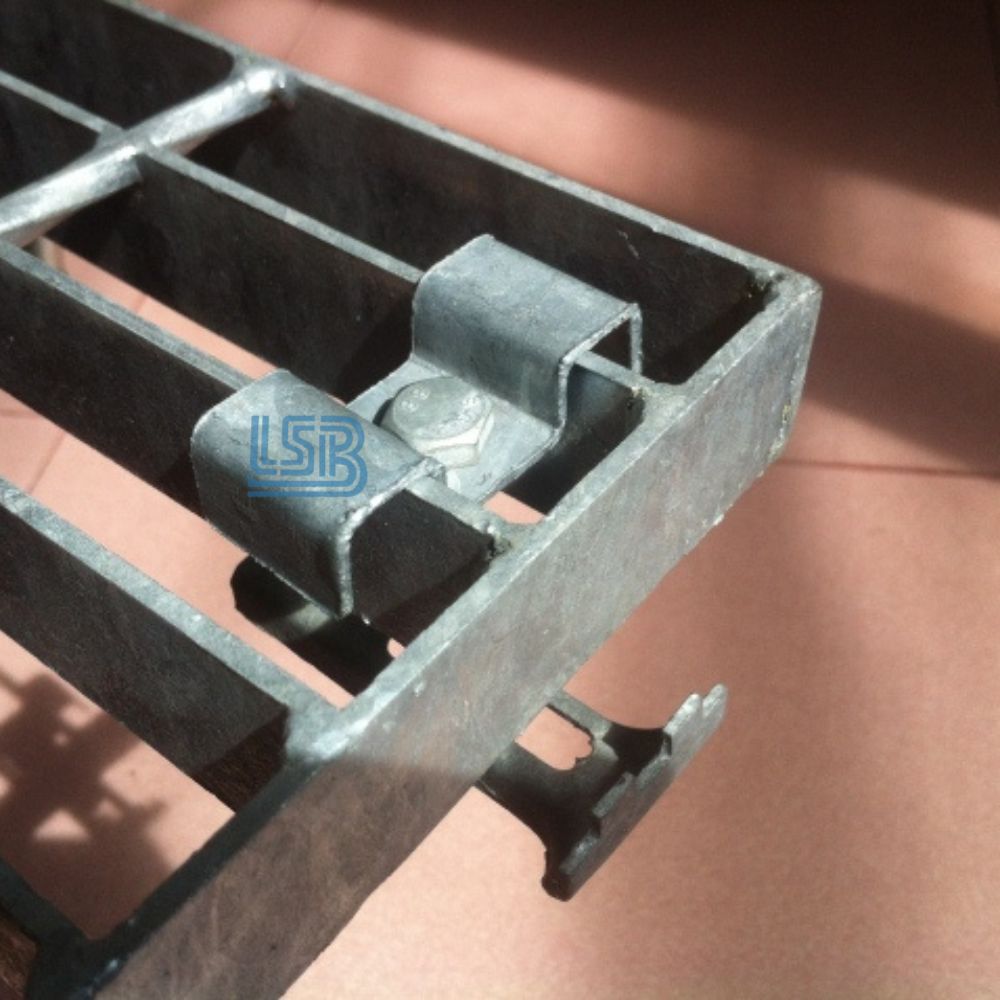

Nguyên lý hoạt động rất đơn giản: siết chặt lực ép giữa grating và dầm đỡ thông qua bulong. Việc này tạo ra ma sát và lực liên kết đủ lớn để ngăn mọi dịch chuyển.
3. CÁC LOẠI KẸP SÀN GRATING PHỔ BIẾN TRÊN THỊ TRƯỜNG
Sự đa dạng trong thiết kế giúp kẹp sàn grating thích nghi tốt với mọi loại sàn grating và kết cấu đỡ:
| Loại kẹp | Ứng dụng chính | Ưu điểm nổi bật |
| Kẹp kiểu M | Phổ biến, dùng cho grating thanh chịu lực song song | Chi phí rẻ, dễ thi công |
| Kẹp kiểu J | Grating đúc, không hạn chế | Gọn, phù hợp các vị trí chật hẹp |
| Kẹp kiểu G | Không khoan/hàn, lắp từ trên xuống | Tối ưu tốc độ, bảo toàn kết cấu |
| Kẹp kiểu W | Giao thông nặng, xe qua lại thường xuyên | Chịu lực cao, cực kỳ chắc chắn |
| Kẹp kiểu Z | Grating tán rivê, ứng dụng kiến trúc | Liên kết kín, thẩm mỹ cao |
| Kẹp yên ngựa sâu | Lực giữ mạnh, dùng vít tự khoan | Cố định chắc chắn, chống xê dịch |
| Kẹp kiểu F | Tấm FRP liền khối | Tối ưu cho grating composite |
Mỗi công trình nên lựa chọn loại kẹp sàn grating phù hợp với điều kiện sử dụng thực tế để đảm bảo hiệu quả tối ưu.
Kích thước của kẹp sàn grating rất đa dạng, phụ thuộc vào loại kẹp và ứng dụng cụ thể. Dưới đây là một số kích thước phổ biến cho một số loại.
| Loại kẹp | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Kích thước lỗ bulong | Ghi chú |
| Kẹp M (25mm) | 55 | 25 | 20 | 9 (cho bulong M8) | Phù hợp cho grating dày 25mm |
| Kẹp M (38mm) | 55 | 25 | 35 | 9 (cho bulong M8) | Phù hợp cho grating dày 38mm |
| Kẹp G | 50-150+ | Thay đổi | Thay đổi | Thay đổi | Kích thước phụ thuộc vào khả năng kẹp và tải trọng |
| Kẹp Grate – Fast | 70-100 | 20-30 | Thay đổi | M8 hoặc 3/8 inch | |
| Kẹp chữ Z | 50-150+ | Thay đổi | Thay đổi | Thay đổi | Kích thước linh hoạt tùy ứng dụng |
Lưu ý rằng đây chỉ là những kích thước tham khảo và kích thước cụ thể của kẹp có thể khác nhau tùy thuộc vào nhà sản xuất và mẫu mã sản phẩm. Để có thông tin chính xác, hãy liên hệ LSB để có thông số kỹ thuật chi tiết.
4. VẬT LIỆU SẢN XUẤT KẸP SÀN GRATING
Tùy môi trường sử dụng và yêu cầu tải trọng, kẹp grating được làm từ các vật liệu như:
- Thép mạ kẽm nhúng nóng: phổ biến nhất, chi phí tốt, chống gỉ tương đối.
- Inox 304 / 316: dùng cho môi trường ăn mòn cao (nhà máy hóa chất, biển).
- Nhôm: nhẹ, dễ gia công, dùng trong môi trường cần giảm trọng lượng.
- FRP (sợi thủy tinh): không dẫn điện, chống hóa chất, không bị oxi hóa.
Kẹp inox 316 là lựa chọn cao cấp, phù hợp với giàn khoan biển, nhà máy xử lý nước.
5. CÔNG NGHỆ SẢN XUẤT VÀ TIÊU CHUẨN KỸ THUẬT
Quy trình sản xuất bao gồm:
Bước 1: Cắt vật liệu theo kích thước thiết kế.
Bước 2: Gia công tạo hình: dập nguội hoặc hàn định hình theo mẫu M, G, J…
Bước 3: Xử lý bề mặt:
- Mạ kẽm nhúng nóng (chuẩn ASTM A123, AS/NZS 4680)
- Mạ điện hoặc sơn epoxy chống ăn mòn
Bước 4: Kiểm tra chất lượng: lực giữ, độ chính xác hình học, lớp phủ.
Sản phẩm đạt yêu cầu thường phải tuân thủ tiêu chuẩn quốc tế như:
- ASTM (Hoa Kỳ)
- NAAMM (Bắc Mỹ)
- DIN (Đức)
- AS/NZS (Úc/New Zealand)
6. HƯỚNG DẪN LẮP ĐẶT CHUẨN KỸ THUẬT
Lưu ý khi lắp đặt:
- Mỗi tấm grating cần tối thiểu 4 kẹp sàn grating, hoặc tính theo diện tích.
- Không dùng chung loại kẹp cho tất cả grating – chọn đúng loại cho từng kiểu kết cấu.
- Không siết quá lỏng – dễ tuột; không siết quá chặt – gây biến dạng.
Các bước lắp đặt cơ bản:
Bước 1: Định vị tấm grating trên dầm đỡ.
Bước 2: Đặt kẹp đúng vị trí – trung tâm thanh chịu lực.
Bước 3: Siết bulong/vít bằng lực vừa phải, kiểm tra độ chắc chắn.
Bước 4: Lặp lại kiểm tra định kỳ sau 6–12 tháng, đặc biệt ở môi trường ngoài trời.
7. LƯU Ý KHI CHỌN MUA KẸP SÀN GRATING
- Ưu tiên sản phẩm có chứng nhận chất lượng (ISO, ASTM…)
- Cân nhắc độ ăn mòn, môi trường sử dụng (nhiệt độ, hóa chất…)
- Không nên dùng kẹp giá rẻ không rõ nguồn gốc trong các công trình tải trọng cao.
- Nếu bạn đang dùng sàn grating FRP – hãy chọn kẹp chuyên dụng, tránh biến dạng vật liệu.
Kẹp sàn grating là mảnh ghép không thể thiếu để hoàn thiện hệ thống sàn grating chuyên nghiệp, an toàn, bền vững. Với thiết kế đơn giản, đa dạng, dễ sử dụng – chúng chính là giải pháp lý tưởng để bảo vệ kết cấu, tối ưu hiệu suất thi công, bảo trì và vận hành công trình.
Hãy ưu tiên lựa chọn các sản phẩm kẹp sàn grating đạt chuẩn chất lượng!
