5 Lỗi Thường Gặp Khi Nấu Luyện Gang Trong Lò Điện Trung Tần Và Cách Xử Lý

Trong ngành công nghiệp đúc cơ khí, đặc biệt là sản xuất các vật tư hạ tầng như nắp hố ga hay song chắn rác, chất lượng của sản phẩm cuối cùng phụ thuộc rất lớn vào mẻ kim loại lỏng. Giai đoạn nấu luyện gang rất quan trọng trong toàn bộ quy trình sản xuất.

Hiện nay, lò điện trung tần được sử dụng phổ biến nhờ khả năng nấu chảy nhanh và dễ vận hành. Tuy nhiên, quá trình chuyển hóa từ sắt thép phế liệu thành gang lỏng đạt chuẩn không hề đơn giản. Nếu không kiểm soát tốt, người thợ nấu lò rất dễ phải đối mặt với hàng loạt sự cố như gang bị cháy carbon, thiếu hụt silic, nhiệt độ không đạt, sinh ra quá nhiều xỉ làm sai lệch thành phần hóa học. Bài viết này sẽ đi sâu phân tích các lỗi thường gặp trong giai đoạn nấu luyện và cách xử lý chuẩn kỹ thuật.

Vai trò của lò điện trung tần trong quy trình đúc gang

Để hiểu rõ vì sao các lỗi kỹ thuật về thành phần hóa học lại phát sinh, trước tiên chúng ta cần nắm bắt cơ chế hoạt động và tầm quan trọng của thiết bị này trong xưởng đúc.

Nguyên lý hoạt động cơ bản

Lò điện trung tần hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều tần số trung bình chạy qua cuộn dây cảm ứng, nó sẽ tạo ra một từ trường biến thiên mạnh mẽ. Từ trường này xuyên qua lớp vật liệu nạp (sắt thép phế, gang thỏi) nằm trong nồi lò, sinh ra dòng điện Foucault (dòng điện xoáy). Dòng điện này chạy bên trong khối kim loại, biến điện năng thành nhiệt năng làm kim loại nóng lên và tự nóng chảy từ bên trong.

Ưu điểm khi sử dụng lò điện trung tần

So với lò đứng (lò châm than cốc) truyền thống, lò điện trung tần mang lại nhiều ưu điểm vượt trội. Lò cho tốc độ nấu chảy rất nhanh, giúp tiết kiệm thời gian. Đặc biệt, dòng điện xoáy sinh ra trong lò tạo ra hiệu ứng khuấy trộn điện từ, giúp kim loại lỏng cuộn đảo liên tục.

Điều này làm cho nhiệt độ và thành phần hóa học trong mẻ gang được đồng đều hơn. Tuy nhiên, chính sự cuộn đảo liên tục này, nếu tiếp xúc nhiều với không khí, lại là nguyên nhân dẫn đến các phản ứng oxy hóa ngoài ý muốn.

5 lỗi thường gặp trong giai đoạn nấu luyện gang

Mặc dù lò trung tần mang lại nhiều lợi ích, nhưng nếu người thợ vận hành thiếu kinh nghiệm hoặc tính toán mẻ liệu sai, mẻ gang rất dễ gặp phải những sự cố nghiêm trọng dưới đây.

Hiện tượng gang cháy carbon (mất carbon)

Carbon (C) là nguyên tố quan trọng nhất quyết định tính chất của gang. Trong quá trình nấu, đặc biệt là khi nhiệt độ lên cao và bề mặt kim loại lỏng tiếp xúc với oxy trong không khí, carbon rất dễ bị oxy hóa tạo thành khí CO hoặc CO2 bay lên. Hiện tượng này gọi là “cháy carbon”.

Nếu gang bị mất quá nhiều carbon, mác gang sẽ bị biến đổi, độ cứng tăng cao nhưng lại rất giòn, dễ nứt vỡ khi chịu tải trọng và cực kỳ khó gia công cơ khí. Nguyên nhân thường do thời gian nấu kéo dài quá mức cần thiết hoặc sử dụng phế liệu bị rỉ sét nặng (chứa nhiều oxy).

Thiếu hụt silic trong mẻ nấu

Silic là nguyên tố thúc đẩy quá trình graphit hóa (tạo ra các hạt carbon tự do dưới dạng graphit), giúp gang mềm hơn và dễ gia công. Tương tự như carbon, silic rất dễ bị oxy hóa trong lò điện trung tần tạo thành SiO2 (nổi lên thành xỉ). Nếu mẻ gang bị thiếu hụt silic, carbon sẽ liên kết với sắt tạo thành Fe3C (Xementit), biến mẻ gang thành gang trắng.

Gang trắng cực kỳ cứng, giòn và gần như không thể khoan cắt hay tiện phay. Lỗi này thường do thợ lò không tính toán bù trừ lượng silic bị cháy hao, hoặc cho chất tiếp chủng (Ferro Silic) vào lò quá sớm khiến chúng bị cháy hết trước khi rót.

Đặc biệt, khi tỷ lệ C/Si trong mẻ nấu quá thấp, tính lưu động của nước gang sẽ giảm đi đáng kể, khiến không thể chảy đầy khuôn và dễ gây ra lỗi thiếu gang.

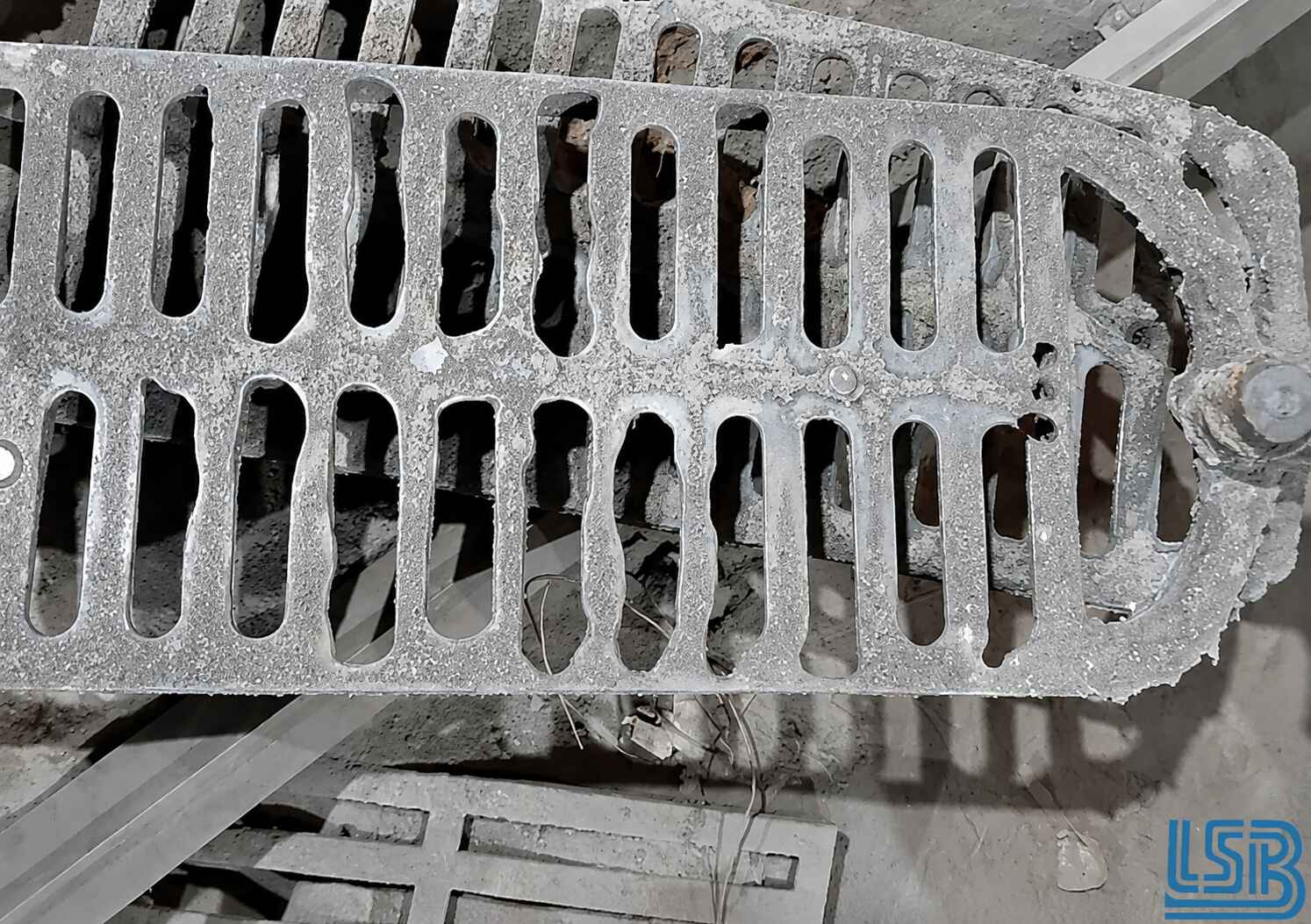

thieu gang Song chắn rác bị lỗi thiếu gang

Nhiệt độ nấu không đạt chuẩn

Nhiệt độ là yếu tố sống còn trong giai đoạn nấu luyện.

Nếu nhiệt độ nấu quá thấp: Gang lỏng sẽ bị đặc, tính lưu động kém. Khi rót vào khuôn cát, gang không thể điền đầy các chi tiết mỏng, dẫn đến lỗi thiếu hụt liệu, giáp mí hoặc lủng bề mặt sản phẩm.
Nếu nhiệt độ nấu quá cao: Các nguyên tố hợp kim như C, Si, Mn sẽ bị cháy hao rất mạnh, đồng thời làm giảm tuổi thọ của lớp lót tường lò, gây tốn kém điện năng vô ích.

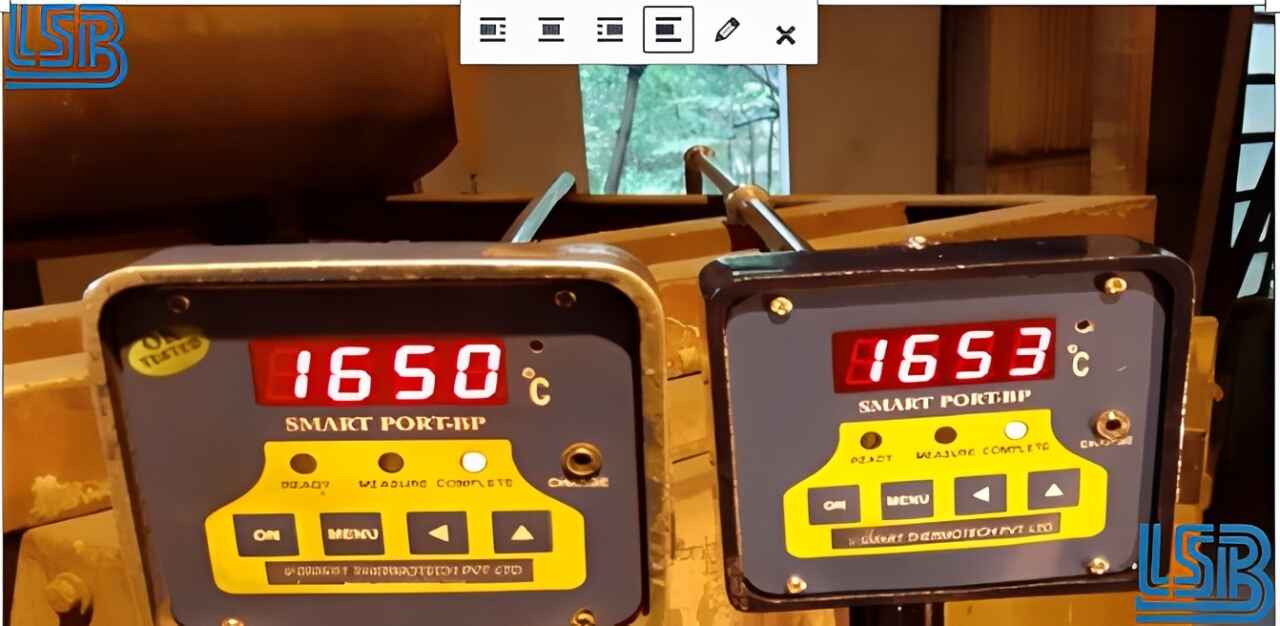

May do nhiet do giup kiem soat nhiet do trong qua trinh duc Kiểm tra nhiệt độ nấu liên tục bằng máy đo chuyên dụng

Lượng xỉ sinh ra quá nhiều

Xỉ là lớp màng nổi lên trên bề mặt kim loại lỏng, bao gồm các oxit kim loại, tạp chất từ phế liệu và cát đất bám theo. Lượng xỉ sinh ra quá nhiều thường do nguyên liệu đầu vào bẩn, dính nhiều đất cát, rỉ sét, hoặc do tường lò bị bào mòn. Xỉ nhiều không chỉ làm giảm hiệu suất truyền nhiệt, gây tốn điện mà còn cản trở quá trình cào xỉ. Nếu không cào sạch, xỉ sẽ trôi theo dòng chảy vào khuôn đúc, tạo thành các lỗ rỗng chứa tạp chất (rỗ xỉ) bên trong sản phẩm, làm giảm nghiêm trọng độ bền cơ học.

Thành phần hóa học tổng thể không đạt

Đây là hệ quả tổng hợp của các lỗi cháy carbon, thiếu silic và lẫn tạp chất. Khi thành phần hóa học (tỷ lệ C, Si, Mn, S, P) không nằm trong dải tiêu chuẩn của mác gang yêu cầu (ví dụ gang cầu 500-7), sản phẩm đúc ra sẽ không đạt cơ tính. Nắp hố ga hay song chắn rác có thể bị gãy vỡ ngay khi thử tải trọng, không đáp ứng được các tiêu chuẩn khắt khe như BS EN 124.

Giải pháp kiểm soát trong giai đoạn nấu luyện gang

Để khắc phục triệt để các tình trạng cháy carbon, thiếu silic hay xỉ nhiều, các xưởng đúc cần áp dụng một quy trình kiểm soát nghiêm ngặt từ khâu chuẩn bị đến khi xuất lò.

Lựa chọn và xử lý nguyên liệu đầu vào

Chất lượng mẻ gang phụ thuộc 80% vào nguyên liệu nạp lò. Cần phân loại rõ ràng các loại thép phế, gang thỏi, hồi phẩm (đậu ngót, phế phẩm đúc lại). Nguyên liệu đưa vào lò phải sạch, hạn chế tối đa rỉ sét, dầu mỡ và đất cát. Việc làm sạch nguyên liệu trước khi nấu sẽ giúp giảm thiểu đáng kể lượng xỉ sinh ra và hạn chế lượng oxy đưa vào lò, từ đó giảm hiện tượng cháy hao hợp kim.

Kiểm soát nhiệt độ và rót chuẩn kỹ thuật

Để tránh tình trạng mất nhiệt gây lỗi giáp mí, khâu chuẩn bị dụng cụ rót là cực kỳ quan trọng. Thợ đúc phải luôn luôn hâm nóng nồi rót và tráng gáo rót ít nhất 2 lần trước khi lấy gang lỏng từ lò. Tốc độ rót phải nhanh, dứt khoát để tránh tình trạng nhiệt bị nguội nhanh hình thành vùng ứ đọng. Khi gang đã chảy lỏng hoàn toàn trong lò, cần sử dụng chất gom xỉ rắc lên bề mặt để cào sạch xỉ trước khi rót.

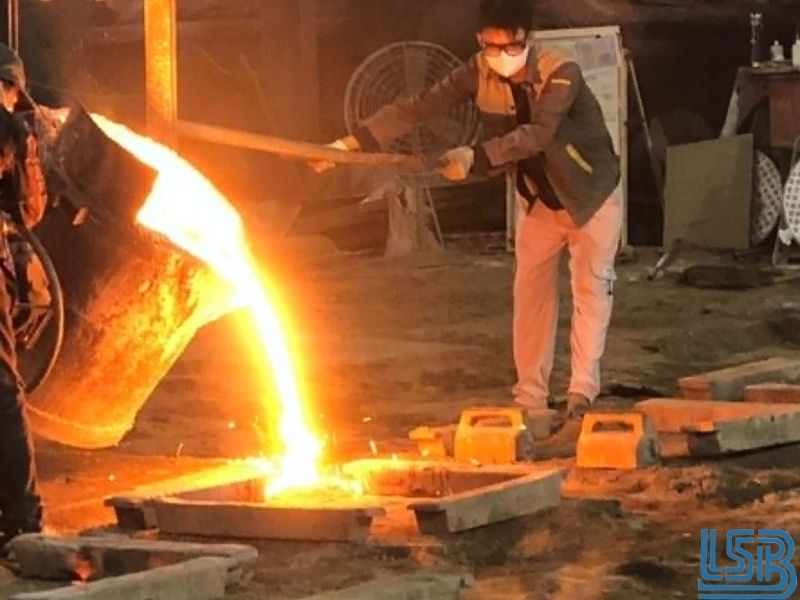

rot khuon Thợ đúc đang rót gang lỏng vào khuôn cát rất cẩn thận

Châm bù liệu chống co ngót

Để phòng ngừa trường hợp thiếu liệu, thợ đúc cần tính toán rõ ràng khối lượng mỗi lần rót và luôn rót dư ra một chút. Phải luôn chuẩn bị sẵn gáo liệu nóng để châm bù ngay lập tức. Thời điểm châm bù liệu đạt hiệu quả nhất là từ giây thứ 30 đến 45 sau khi rót đầy khuôn. Việc châm đúng “thời điểm vàng” này giúp bù đắp ngay phần thể tích bị co ngót ở khúc giữa của các tấm đúc lớn, đảm bảo sản phẩm đặc chắc hoàn toàn.

Phân tích quang phổ trước khi xuất lò

Trước khi rót gang ra gáo, thợ lò sẽ lấy một mẫu nhỏ, làm nguội và đưa vào máy phân tích quang phổ. Máy sẽ đọc chính xác tỷ lệ % của C, Si, Mn, S, Mg… Dựa vào kết quả này, kỹ sư sẽ biết mẻ gang đang thiếu hay thừa nguyên tố nào để tiến hành châm bù hợp kim ngay lập tức. Chỉ khi thành phần hóa học đạt chuẩn 100%, mẻ gang mới được phép xuất lò.

Tóm lại, giai đoạn nấu luyện gang trong lò điện trung tần là bước quyết định trực tiếp đến cơ tính và chất lượng của sản phẩm đúc. Việc kiểm soát tốt nhiệt độ, hạn chế xỉ bẩn và bù đắp chính xác lượng carbon, silic bị cháy hao sẽ giúp mẻ gang đạt chuẩn thành phần hóa học.

Tại Lương Sơn Bạc, chúng tôi thấu hiểu rằng một mẻ gang lỏng đạt chuẩn chính là nền tảng cốt lõi để tạo ra những sản phẩm hạ tầng bền bỉ vượt thời gian. Bằng việc ứng dụng công nghệ lò điện trung tần hiện đại kết hợp hệ thống máy phân tích quang phổ kiểm tra nghiêm ngặt trước mỗi lần rót, chúng tôi luôn kiểm soát tuyệt đối thành phần hóa học, loại bỏ hoàn toàn rủi ro cháy carbon hay thiếu hụt silic.

Nếu quý khách hàng đang tìm kiếm một đối tác sản xuất gang cầu uy tín, kiểm soát chất lượng bài bản:

👉 Hãy liên hệ ngay với Lương Sơn Bạc để nhận tư vấn kỹ thuật chuyên sâu và báo giá cạnh tranh nhất cho dự án của bạn.

Công ty TNHH MTV Lương Sơn Bạc
