CÁCH THIẾT KẾ KHUÔN ĐÚC GIÚP HẠN CHẾ CONG VÊNH

Trong quá trình sản xuất các sản phẩm như nắp hố ga, song chắn rác hay tấm grating, một trong những lỗi khiến nhiều doanh nghiệp “đau đầu” nhất chính là cong vênh sau khi đúc. Có những lô hàng nhìn bề ngoài vẫn đạt, nhưng chỉ cần lắp đặt thực tế là phát sinh sai lệch, kênh mép, không khít – dẫn đến phải chỉnh sửa, thậm chí loại bỏ. Điều này không chỉ gây tốn chi phí mà còn ảnh hưởng trực tiếp đến uy tín với khách hàng.

Phần lớn nguyên nhân cong vênh không nằm ở vật liệu hay tay nghề vận hành, mà bắt nguồn từ thiết kế khuôn đúc ngay từ đầu. Nếu khuôn được thiết kế đúng, doanh nghiệp có thể giảm đáng kể tỷ lệ hàng lỗi mà không cần đầu tư quá nhiều vào thiết bị.

1. Hiểu đúng bản chất của hiện tượng cong vênh

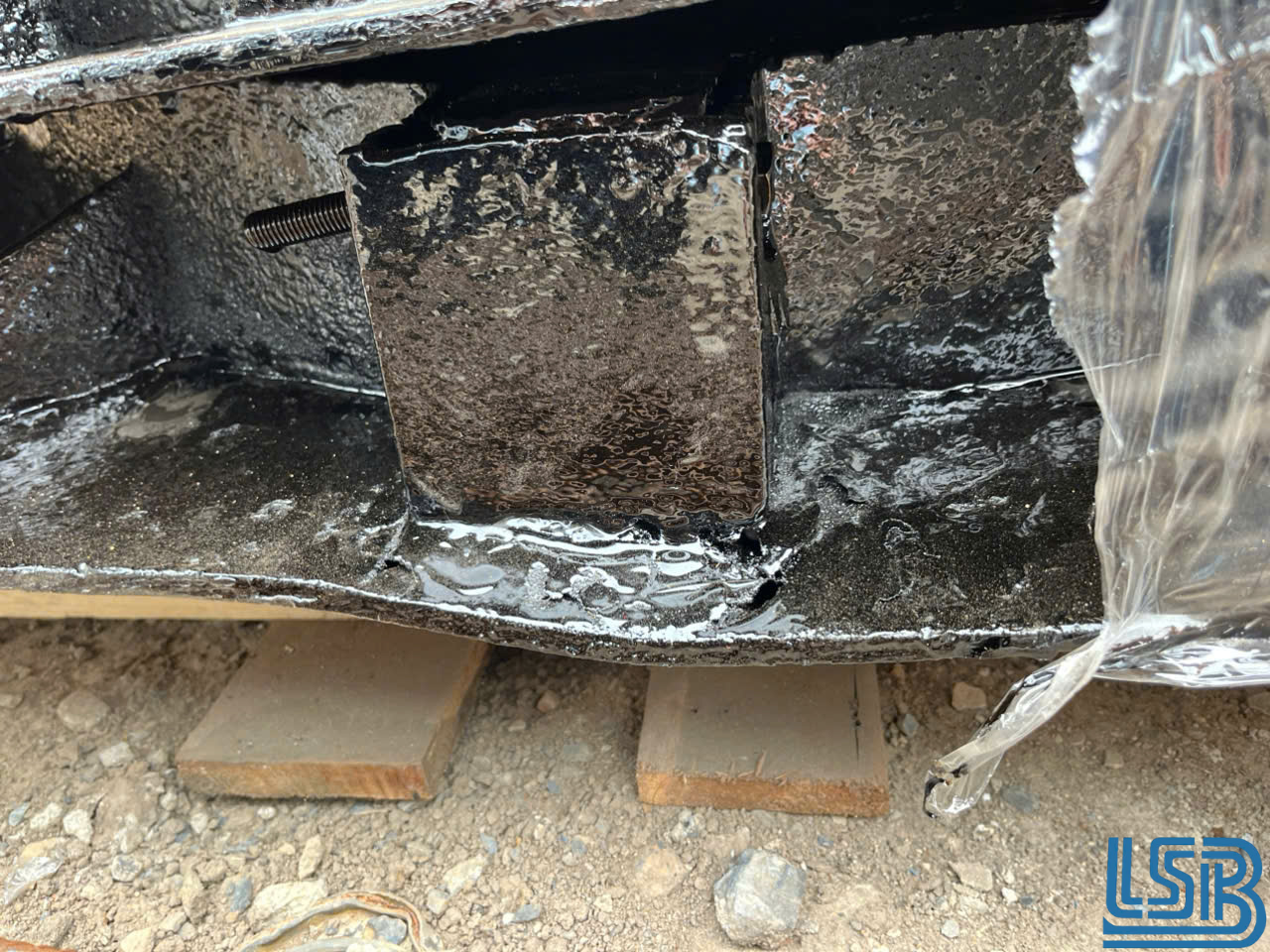

Sản phẩm bị cong vênh trước khi đưa vào sử dụng

Trước khi nói đến giải pháp, cần hiểu rõ vì sao sản phẩm bị cong vênh.

Cong vênh xảy ra chủ yếu do co ngót không đồng đều khi kim loại nguội đi. Trong quá trình đúc, kim loại lỏng được rót vào khuôn, sau đó nguội dần và chuyển sang trạng thái rắn. Nếu các vị trí trên sản phẩm nguội với tốc độ khác nhau, sẽ tạo ra ứng suất nội, từ đó dẫn đến biến dạng.

Một số nguyên nhân phổ biến trong thực tế:

• Độ dày sản phẩm không đồng đều
• Thiết kế gân tăng cứng chưa hợp lý
• Khuôn không đảm bảo cân bằng nhiệt
• Hệ thống rót và thoát khí bố trí chưa tối ưu

Hiểu rõ điều này sẽ giúp chúng ta thiết kế khuôn theo hướng kiểm soát dòng chảy và tốc độ nguội thay vì chỉ tập trung vào hình dạng sản phẩm.

2. Tránh thiết kế chỗ quá dày – chỗ quá mỏng trên cùng một sản phẩm

Đây là nguyên tắc cơ bản nhưng lại rất hay bị bỏ qua.

Trong thực tế sản xuất, nhiều sản phẩm được thiết kế có chỗ dày – chỗ mỏng để tối ưu vật liệu. Tuy nhiên, chính sự chênh lệch này lại khiến tốc độ nguội khác nhau:

• Vùng dày: nguội chậm → co ngót lâu
• Vùng mỏng: nguội nhanh → co ngót sớm

Sự chênh lệch này tạo ra lực kéo nội bộ, gây cong vênh.

Kinh nghiệm thực tế:

• Hạn chế chênh lệch độ dày quá lớn trên cùng một sản phẩm
• Nếu bắt buộc phải thay đổi độ dày, nên chuyển tiếp bằng bo góc thay vì thay đổi đột ngột
• Với nắp hố ga hoặc song chắn rác, nên giữ độ dày tương đối đồng đều ở phần chịu lực chính

Thiết kế đều ngay từ đầu giúp giảm đáng kể rủi ro mà không cần can thiệp thêm ở công đoạn sau.

3. Bố trí gân tăng cứng hợp lý

Gân tăng cứng thường được thêm vào để tăng độ chịu lực. Tuy nhiên, nếu thiết kế không đúng, gân lại trở thành nguyên nhân gây cong vênh.

Một số lỗi phổ biến:

• Gân quá dày → tạo điểm tích nhiệt
• Gân phân bố không đều → co ngót lệch
• Gân đặt sai vị trí → gây xoắn sản phẩm

Cách làm hiệu quả:

• Độ dày gân nên nhỏ hơn hoặc bằng 70–80% độ dày thành chính
• Bố trí gân đối xứng để cân bằng lực co
• Tránh tập trung quá nhiều gân ở một khu vực

Trong thực tế, không ít trường hợp nắp hố ga bị cong chỉ vì thêm một dãy gân ở một bên để “tăng cứng”, nhưng lại không cân đối hai phía.

4. Thiết kế hệ thống rót hợp lý

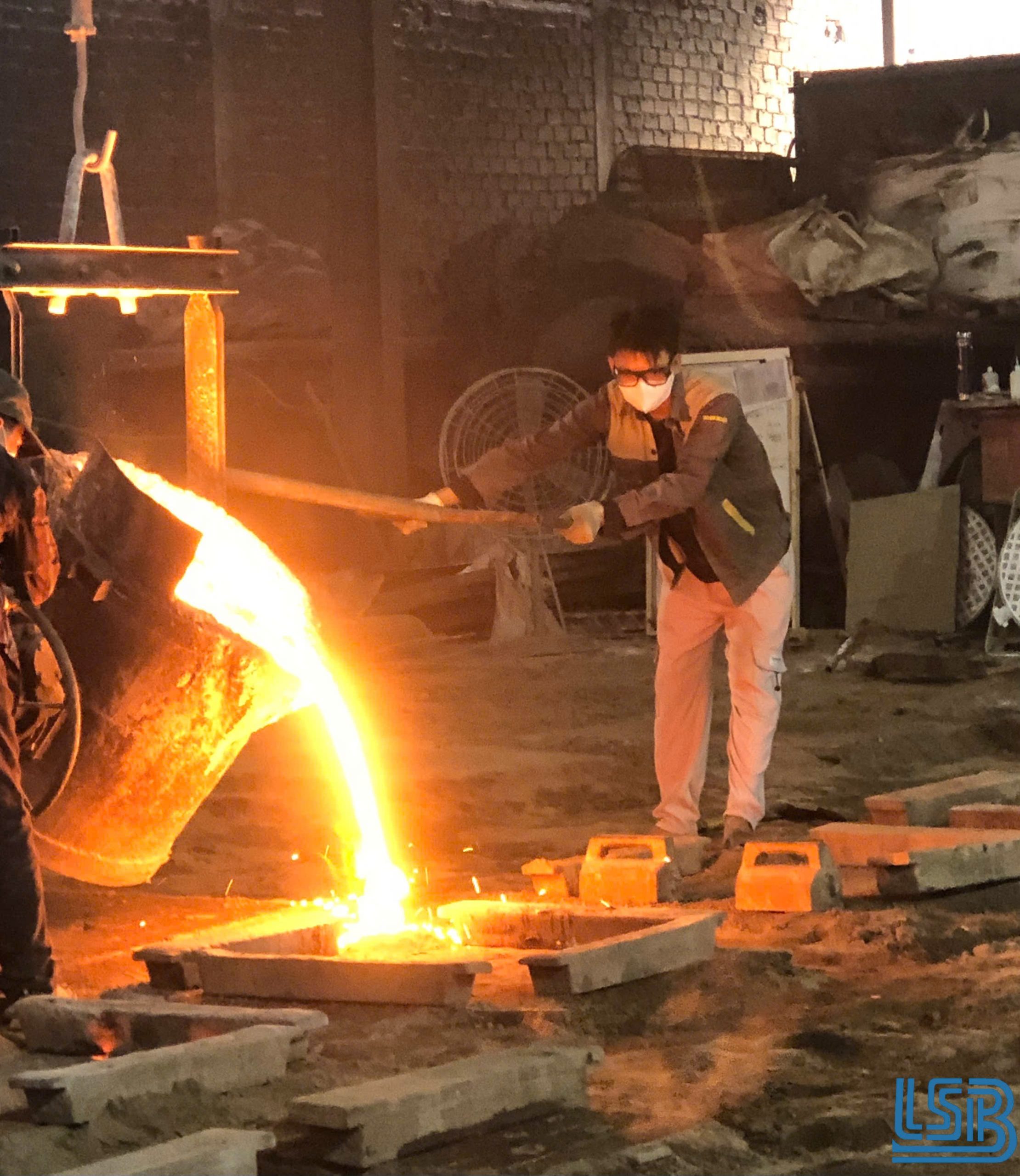

Hệ thống rót gang vào khuôn

Hệ thống rót (gồm cổng rót, rãnh dẫn, đậu ngót) ảnh hưởng trực tiếp đến cách kim loại điền đầy khuôn.

Nếu dòng chảy không đều, sẽ xảy ra:

• Vùng điền đầy trước nguội trước
• Vùng điền đầy sau nguội sau

Từ đó dẫn đến co ngót không đồng đều.

Nguyên tắc cần nhớ:

• Kim loại nên điền đầy khuôn theo hướng ổn định, hạn chế xoáy
• Tránh để dòng chảy tập trung vào một điểm
• Đảm bảo cấp bù kim loại (feeding) tốt tại các vị trí dày

Trong sản xuất thực tế, việc điều chỉnh vị trí cổng rót đôi khi giúp giảm cong vênh rõ rệt mà không cần thay đổi thiết kế sản phẩm.

5. Tối ưu hệ thống thoát khí

Thoát khí là yếu tố thường bị xem nhẹ nhưng lại ảnh hưởng lớn đến chất lượng đúc.

Nếu khí không thoát kịp:

• Tạo rỗ khí (lỗ rỗng bên trong)
• Làm gián đoạn dòng chảy kim loại
• Gây chênh lệch nhiệt cục bộ

Tất cả những yếu tố này đều có thể dẫn đến cong vênh.

Giải pháp:

• Bố trí lỗ thoát khí tại các vị trí cuối dòng chảy
• Đảm bảo khuôn không bị kín hoàn toàn
• Kiểm tra và vệ sinh hệ thống thoát khí thường xuyên

6. Thiết kế khuôn đảm bảo cân bằng nhiệt

Một khuôn đúc tốt không chỉ đúng hình dạng mà còn phải cân bằng nhiệt trong quá trình làm nguội.

Trong thực tế, khuôn có thể bị:

• Nóng không đều do cấu trúc khuôn
• Làm mát không đồng đều
• Ảnh hưởng bởi môi trường xung quanh

Điều này khiến sản phẩm bị biến dạng dù thiết kế ban đầu đã đúng.

Kinh nghiệm áp dụng:

• Sử dụng vật liệu khuôn phù hợp (cát, kim loại…)
• Thiết kế khuôn có độ dày hợp lý, tránh chỗ quá mỏng hoặc quá dày
• Với sản phẩm yêu cầu cao, có thể tính toán hướng làm nguội ngay từ khâu thiết kế

7. Dự trù biến dạng (bù co) ngay từ thiết kế

Trong ngành đúc, không phải lúc nào sản phẩm cũng “ra đúng kích thước thiết kế”. Vì vậy, kỹ sư thường phải tính toán bù co.

Hiểu đơn giản:

• Dự đoán sản phẩm sẽ co lại bao nhiêu
• Điều chỉnh kích thước khuôn lớn hơn tương ứng

Ngoài bù co, với các chi tiết dễ cong, có thể:

• Thiết kế “ngược cong” nhẹ để sau khi nguội sẽ về đúng
• Áp dụng kinh nghiệm từ các sản phẩm tương tự đã sản xuất

Đây là phần đòi hỏi kinh nghiệm thực tế nhiều hơn lý thuyết.

8. Kiểm soát tốt quá trình làm nguội

Dù thiết kế khuôn tốt đến đâu, nếu quá trình làm nguội không kiểm soát, cong vênh vẫn xảy ra.

Một số sai lầm phổ biến:

• Làm nguội quá nhanh bằng nước hoặc gió mạnh
• Để sản phẩm nguội không đều giữa các vị trí
• Lấy sản phẩm ra khỏi khuôn quá sớm

Cách khắc phục:

• Làm nguội tự nhiên hoặc có kiểm soát
• Giữ sản phẩm trong khuôn đủ thời gian
• Tránh thay đổi nhiệt độ đột ngột

9. Ứng dụng kinh nghiệm thực tế trong sản xuất

Lý thuyết là cần thiết, nhưng trong ngành đúc, kinh nghiệm thực tế mới là yếu tố quyết định.

Một số kinh nghiệm tôi thường áp dụng:

• Luôn thử nghiệm mẫu trước khi sản xuất hàng loạt
• Ghi nhận lỗi và điều chỉnh thiết kế khuôn theo từng lô
• Kết hợp giữa thiết kế và phản hồi từ xưởng

Không có một công thức chung cho mọi sản phẩm, nhưng nếu tích lũy đủ dữ liệu, doanh nghiệp sẽ ngày càng tối ưu tốt hơn.
